3.4.8 Снятие и установка поддона картера Saab 95

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите декоративную крышку двигателя, извлеките щуп уровня двигательного масла и заткните его направляющую ветошью.
  2. Отсоедините электропроводку от лямбда-зондов, отсоедините перепускную трубку турбокомпрессора и снимите термозащитный экран над выпускным коллектором.

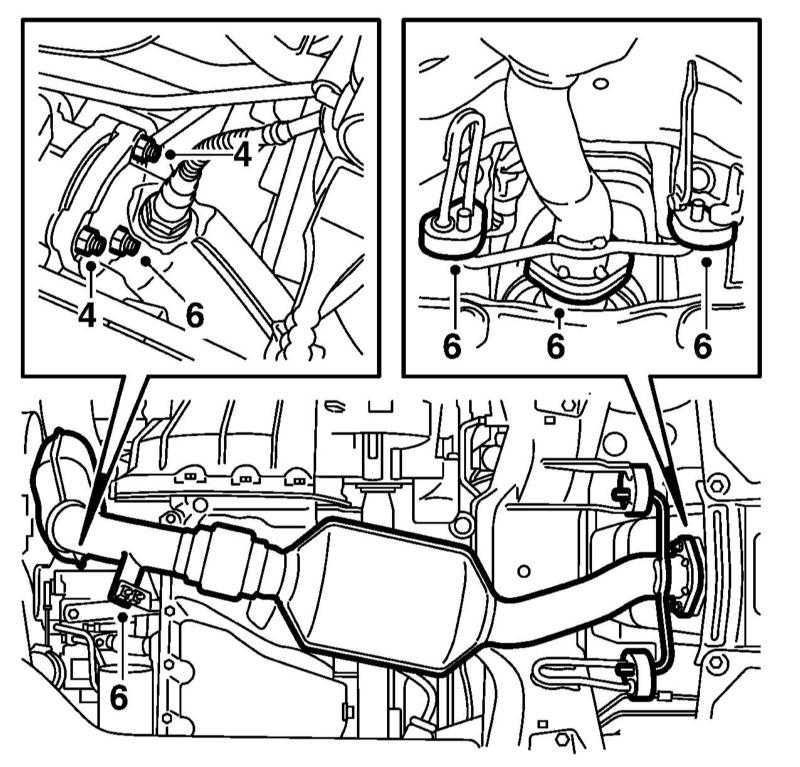

  3. Отдайте 2 верхних гайки на выпускной трубе (4 на иллюстрации). Поддомкратьте автомобиль и снимите нижний защитный кожух двигателя. Затем отдайте оставшийся крепёж (6) и снимите переднюю секцию выпускной трубы.
3.4.8 Снятие и установка поддона картера Saab 95
  1. Снимите защитный кожух с трансмиссии (7 на иллюстрации). Спустите двигательное масло и отсоедините шланг сапуна картера (9 на иллюстрации) от поддона картера.
  1. Отдайте болты крепления поддона картера и снимите его.

На моделях с двигателем B235R и РКПП для доступа к скрытым болтам крепления поддона картера просверлите отверстия или выбейте пробки (в зависимости от года выпуска) в местах, указанных на иллюстрации A . Поддон снимается при помощи рычага с заострённым концом (см. иллюстрацию B).

A

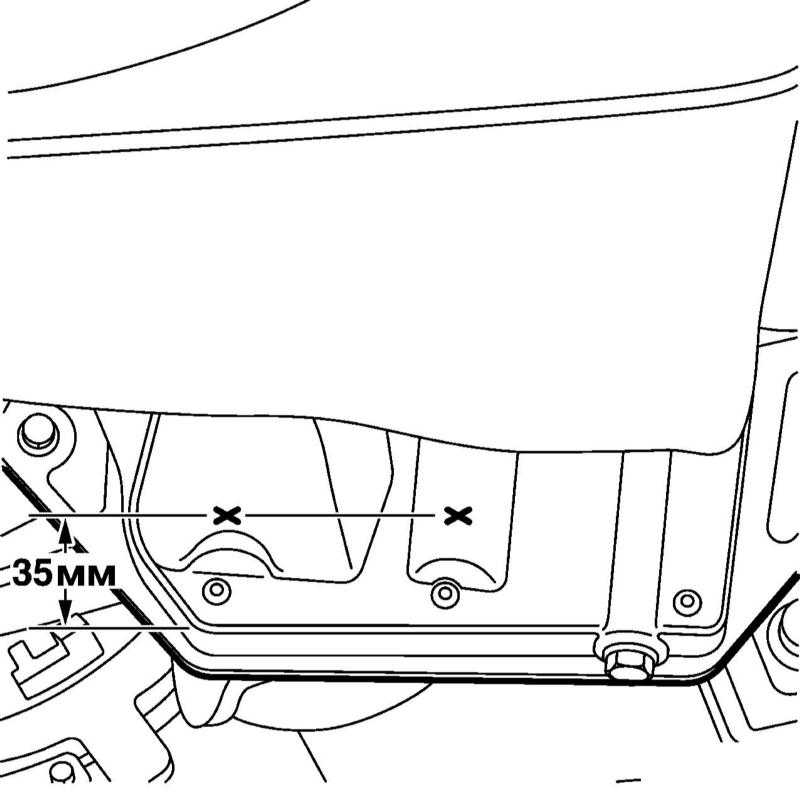

3.4.8 Снятие и установка поддона картера Saab 95 Положение отверстий или пробок для доступа к скрытым болтам.

B

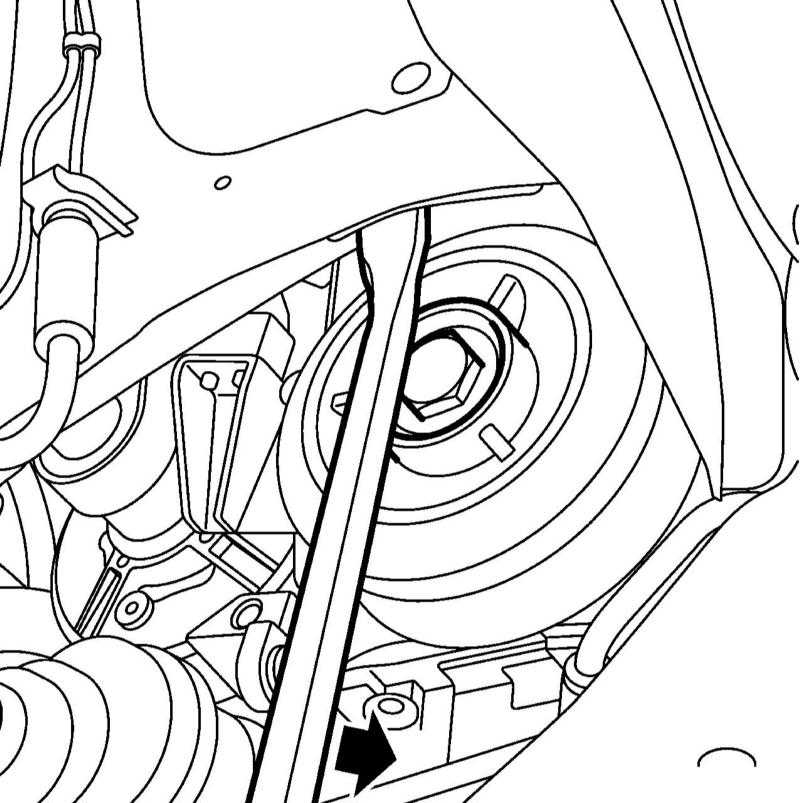

3.4.8 Снятие и установка поддона картера Saab 95 Отделение поддона картера от блока цилиндров двигателя B235R.
  1. Если поддон картера снимается с целью замены, переставьте маслоотражательную пластину и трубку на новый поддон. При этом используйте новые уплотнительные кольца.
  2. Удостоверьтесь в отсутствии грязи внутри поддона. Очистите от старого прокладочного материала поддон картера и блок цилиндров. Нанесите подушку герметика толщиной 2 мм на сопрягаемую поверхность поддона картера.
  3. Проверьте, что подводящая трубка правильно установлена на своё место.
  4. Установка производится в обратном порядке. После установки прогрейте двигатель и удостоверьтесь в отсутствии утечек через поддон картера. При необходимости откорректируйте уровень двигательного масла.
