Сааб 9000. Снятие и установка на место компонентов замка двери задка/крышки багажника



Сааб 9000. Снятие и установка на место компонентов замка двери задка/крышки багажника

Снятие и установка на место компонентов замка двери задка/крышки багажника

Фиксатор

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод батареи и сдвиньте его в сторону от клеммы.
2. Снимите панель внутренней обшивки двери задка (Раздел Снятие и установка на место панелей внутренней отделки).

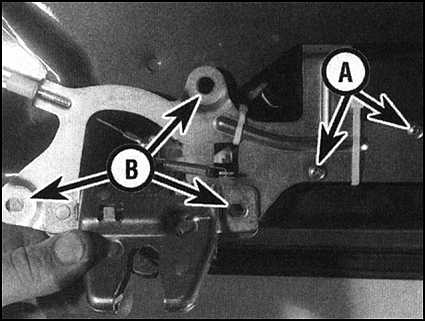

3. Ослабьте и извлеките три крепежных болта сборки фиксатора. 17.16 Снятие и установка на место компонентов замка двери задка/крышки багажника Saab 9000

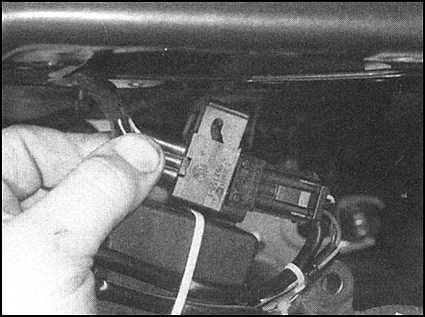

4. Отсоедините штекер от электрического разъема. 17.16 Снятие и установка на место компонентов замка двери задка/крышки багажника Saab 9000

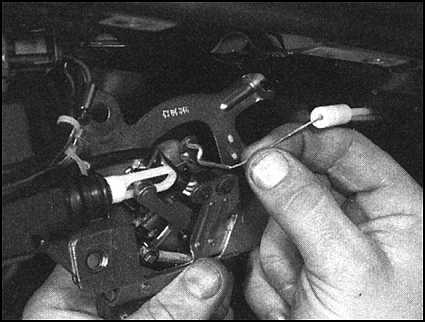

5. Отсоедините тросик тяги единого замка от сборки фиксатора путем поворота металлического крюка на конце тросика для отсоединения его от рычага активатора. Снимите сборку фиксатора с двери задка. 17.16 Снятие и установка на место компонентов замка двери задка/крышки багажника Saab 9000

Установка на место

Установка сборки фиксатора на место, осуществляется в порядке обратном порядку снятия. В заключение проверьте функционирование фиксатора; если для защелкивания фиксатора требуется приложение чрезмерного усилия или в случае неплотного зацепления фиксатора при закрытой двери, произведите регулировки пластины ударника в соответствии с инструкцией, приведенной в следующем подразделе.

Пластина ударника

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крепежные винты и выньте опорную пластину.

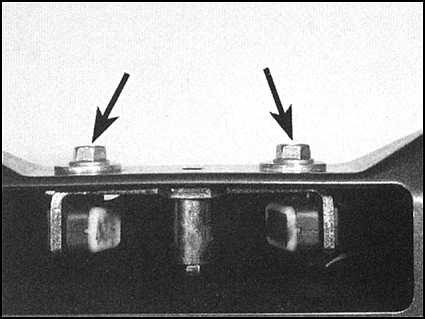

2. Ослабьте и извлеките два крепежных болта, затем снимите пластину ударника. 17.16 Снятие и установка на место компонентов замка двери задка/крышки багажника Saab 9000

Установка на место

Установка на место осуществляется в порядке обратном порядку снятия, процедура регулировки положения ударника описана ниже.

Регулировка

Установочные отверстия для болтов пластины ударника удлинены, для обеспечения возможности плавной регулировки. Слегка ослабьте болты и измените положение пластины ударника. Для более тугого закрывания фиксатора сдвиньте пластину вниз, а для ослабления - вверх. Вновь затяните болты, закройте пятую дверь и проверьте надежность закрывания фиксатора.

Цилиндр замка

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

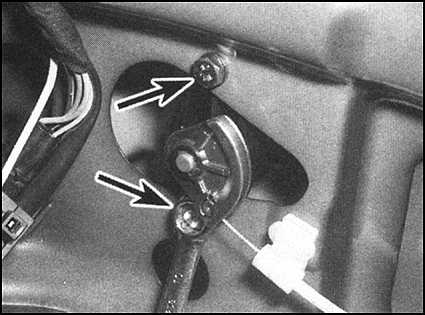

1. Снимите панель внутренней обшивки двери задка (Раздел Снятие и установка на место панелей внутренней отделки). Снимите со сборки цилиндра замка два крепежных винта. Для извлечения цилиндра из отверстия в двери задка поверните цилиндр. 17.16 Снятие и установка на место компонентов замка двери задка/крышки багажника Saab 9000

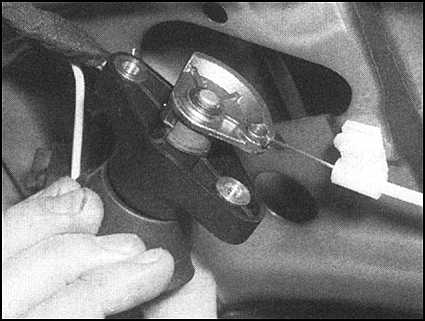

2. Отсоедините наконечник тросика тяги от шкива и снимите цилиндр. 17.16 Снятие и установка на место компонентов замка двери задка/крышки багажника Saab 9000

Установка на место

Установка цилиндра замка на место осуществляется в порядке, обратном порядку снятия.
