Сааб 9000. Противоугонная сигнализация



Сааб 9000. Противоугонная сигнализация

Противоугонная сигнализация

Некоторые модели оборудованы противоугонной сигнализацией, установленной на заводе.

Дистанционное управление противоугонным устройством

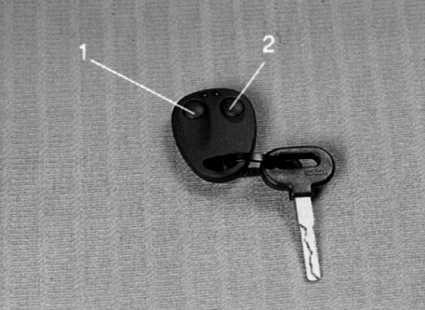

2.27 Противоугонная сигнализация Saab 9000

1 — Кнопка включения/выключения
противоугонной системы
2 — Кнопка открывания багажника


Приемная антенна сигнализации находится рядом с внутренним зеркалом заднего вида. Все двери, а также капот охраняются устройствами разрыва трех цепей. Сенсорный датчик, реагирующий на разбивание стекол, вызывает срабатывание противоугонной сигнализации при разбивании любого из стекол.

Сигнализация включается через 10 сек. после того, как автомобиль запирается с помощью пульта дистанционного управления, при этом индикаторы поворота мигают один раз. В течение этих 10 сек. (время задержки) двери, капот и багажник могут быть открыты без срабатывания сигнализации.

Во время задержки светодиод горит в течение 10 секунд, а затем мигает с частотой один раз в две секунды, пока включена сигнализация.

Если какая-либо из дверей, капот или крышка багажника открыты, или если имеется какой-либо электрический дефект в модуле управления сигнализацией, то при запирании автомобиля с помощью пульта дистанционного управления светодиод мигает с частотой один раз в секунду в течение 10 секунд, показывая, что имеется неисправность.

Датчик, срабатывающий на разбивание стекла

Для охраны окон автомобиля противоугонная сигнализация оснащена датчиком, срабатывающим при разбивании стекол, который помещается в переднем плафоне освещения салона.



2.27 Противоугонная сигнализация Saab 9000

Кнопка вкл./выкл. датчика стекла


Его отключение производится нажатием небольшой кнопки рядом с датчиком после того, как зажигание переводится в положение OFF, но до того, как автомобиль запирается и включается сигнализация. Светодиод мигает один раз в секунду в течение 10 секунд.

Двери

Противоугонная сигнализация не может быть включена при открытой двери водителя, если какая-либо из других дверей остается открытой, либо она открывалась в течение задержки и не была закрыта к ее окончанию, эта дверь исключается из-под охраны.

Когда дверь закрывается, светодиод горит 10 сек., а затем переходит к режиму мигания с частотой один раз в две секунды.

Капот

Если капот остается открытым, либо он открывался в течение задержки и не был закрыт к ее окончанию, он исключается из-под охраны.

Если после этого капот будет закрыт, то для него начнется свой период задержки, и после его окончания капот будет принят под охрану.

После закрывания капота светодиод горит в течение 10 сек., а затем переходит к режиму мигания с частотой один раз в две секунды.

Крышка багажника

Если крышка багажника остается открытой, либо она открывалась в течение задержки и не была закрыта к ее окончанию, она исключается из охраны.

Если после этого крышка будет закрыта, то для нее начнется свой период задержки, а светодиод горит в течение 10 секунд, после чего переходит к режиму мигания с частотой один раз в две секунды.

После окончания задержки крышку багажника всегда можно открыть с помощью правой кнопки пульта дистанционного управления. Остальные двери и капот будут оставаться под охраной.

Иммобилизатор VSS

Противоугонная система автомобиля оснащена устройством, которое делает невозможным запуск двигателя путем отключения модуля управления двигателем.

Отключение происходит в следующих случаях:

— При обычной активизации противоугонной системы.
— Через 30 секунд после того, как ключ вынимается из замка зажигания (противоугонная система при этом не должна активизироваться).
— Через 3 минуты после отпирания автомобиля, если не включается зажигание.

Для того чтобы повторно завести двигатель, нужно нажать на левую кнопку пульта дистанционного управления (активизация / отключение).

Срабатывание противоугонной сигнализации

Если противоугонная сигнализация включена, она срабатывает при открытии крышки багажника, капота или любой из дверей. Специальный датчик вызывает срабатывание сигнализации при разбивании любого из оконных стекол. Сигнализация срабатывает также при любой попытке включить или закоротить зажигание. При срабатывании противоугонной сигнализации подаются следующие сигналы:

— В течение 5 минут мигают все указатели поворота.
— В течение 30 секунд звучит сирена.

Если в течение этого времени сигнализацию выключают, то сирена умолкает.

Таблица кодовых сообщений светодиода



Состояние

Светодиод

1 Включ. (период задержки) Горит 10 секунд
2 Сигнализация включена (после периода задержки) Мигает 1 раз в 2 секунды
3 Выключение Горит 1 секунду
4 Сигнализация выключена Не горит
5 В период задержки не закрыты / открыты дверь, капот или багажник Мигает 1 раз в секунду 10 секунд
6 Отпирание крышки багажника Мигает 1 раз в секунду 10 секунд
7 Закрывние двери, капота или багажника после вышеуказанного сотояния 5 или 6 Горит 10 секунд
8 Только при отключении модуля управления двигателем (система VSS) Мигает 2 раза в секунду
9 Неисправность противоугонной сигнализации В период задержки мигает вместо того, чтобы гореть непрерывно
10 Отключение датчика, срабатывающего на разбивание стекла Мигает с частотой один 1/с в течение 10 секунд

Подробное описание функций

Характеристика

Значение

Включение Индикаторы поворота мигают один раз (0.5 с).
Выключение Индикаторы поворота мигают три раза (3 ґ 0.5с). Если сигнализация сработала в результате попытки угона, индикаторы поворота мигают пять раз (5 ґ 0.5с). Звуковой
сигнал звучит один раз.
Выключение
крышки
Индикаторы поворота горят в течение двух секунд. багажника
Срабатывание
сигнализации
Индикаторы поворота мигают в течение 5 минут. Звуковой сигнал звучит в течение 30 секунд. Для выключения сигнализации при ее срабатывании производиться обычное отключение (левая кнопка).
Датчик срабатвающий на разбивание стекла Этот датчик чувствует, если одно из окон автомобиля разбито и заставляет срабатывать сигнализацию. Датчик можно отключить вручную, если нажать на кнопку, расположенную рябом с микрофоном датчика до того, как включится противоугонная сигнализация. отключение датчика, срабатывающего на разбивание стекла, отменяется, когда сигнализация включается в следующий раз.
Батареи Пульт дистанционного управления имеет две батареи, которые обычно действуют в течение приблизительно двух лет. Когда зона действия пульта дистанционного управления начинает уменьшаться, батареи нужно заменить. Во избежание нарушения функций рекомендуется менять батареи каждый год. После смены батарей необходимо нажать на левую кнопку пять раз подряд, направив пульт на автомобиль, для того чтобы, противоугонная сигнализация снова признала сигналы пульта дистанционного управления.
Если пульт сильно охладился, это может привести к нарушению его функций - нагревайте пульт в руках в течение нескольких минут.
Если пульт не действует, несмотря на то, что батарея заряжена, это может быть вызвано тем, что кодовый сигнал вышел из фазы, - нажмите на левую кнопку пять раз подряд, направив пульт на автомобиль.
Пульт дистанционного управления Зона действия пульта дистанционного приблизительно 8 метров. При благоприятных условиях зона управления действия может быть больше.

Левая кнопка:

выключение и отпирание только крышки
багажника. Если один из пультов дистанционного управления
утерян, новый пульт должен быть запрограммирован вместе с
оставшимся пультом, чтобы подходить к уникальному коду
противоугонной сигнализации вашего автомобиля. Обратитесь
на официальную станцию техобслуживания.
Напряжение в батареях Если напряжение в батареях исчезает, например по причине разрядки батарей, противоугонная сигнализация не будет действовать при ее включении. При возвращении напряжения в батареях к норме противоугонная сигнализация может быть включена таким же образом, как и до потери напряжения.

Некоторые из функций противоугонной сигнализации могут быть перепрограммированы. Обратитесь на СТО Saab.
