Рено Меган 2. Снятие и установка электропроводки под обивкой крыши
Рено Меган 2. Снятие и установка электропроводки под обивкой крыши
|

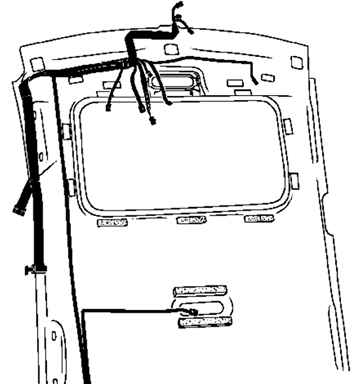

Рис. 7.51. Расположение элементов электропроводки
|
Можно заменить обивку, сохранив жгут электропроводки, или наоборот.
Жгут проводов ремонту не подлежит. Обязательно замените его при любых повреждениях.
Снятие
Снимите обивку.
|

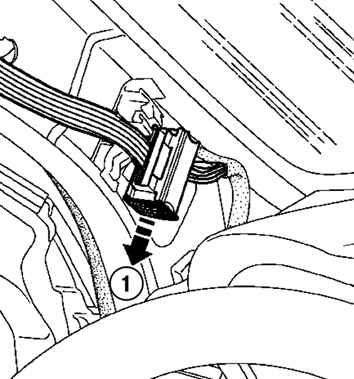

Рис. 7.52. Разблокировка фиксатора разъема на стойке проема ветрового стекла: 1 – фиксатор
|
Разблокируйте фиксатор разъема на стойке проема ветрового стекла с левой стороны (
рис. 7.52).
Разъедините разъем.
Выполните эту же операцию с разъемом электропривода люка крыши (в зависимости от уровня комплектации).
Установка

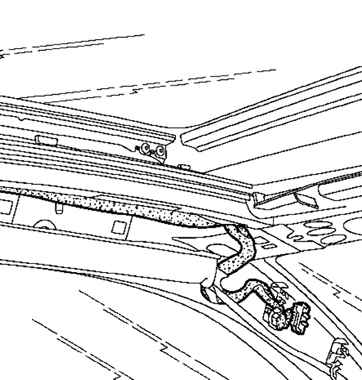

Приклейте жгут проводов к обивке с помощью пистолета-нагнетателя (
рис. 7.53).
Осторожно срежьте излишки клеевого валика, не повреждая жгут проводов.
ПРИМЕЧАНИЕ
Можно также оставить неисправный жгут проводов на месте и наклеить вдоль него новый жгут.
|
ВНИМАНИЕ
Обязательно сохраните прежнее положение разъемов относительно кромки обивки. Метка на жгуте проводов должна совпадать с кромкой обивки.
|
