Рено Меган 2. Снятие корпуса рычага селектора
Рено Меган 2. Снятие корпуса рычага селектора
Снимите верхние крышки двигателя.
Отсоедините аккумуляторную батарею.
|

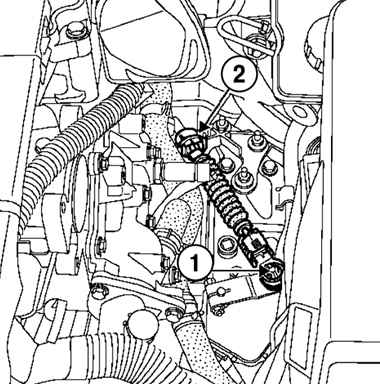

Рис. 6.28. Снятие шарового наконечника троса многофункционального переключателя и троса привода: 1 – шаровой наконечник троса многофункционального переключателя; 2 – трос привода
|
Снимите шаровой наконечник троса многофункционального переключателя и трос привода от стопора оболочки на кронштейне модульного разъема (
рис. 6.28).
|

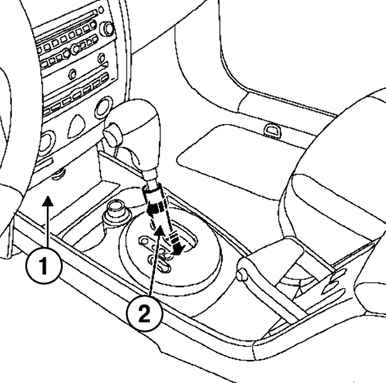

Рис. 6.29. Снятие крышки диагностического разъема: 1 – крышка диагностического разъема; 2 – деталь рычага
|
Снимите крышку диагностического разъема. Поверните деталь рычага на четверть оборота, затем опустите ее (
рис. 6.29).
|

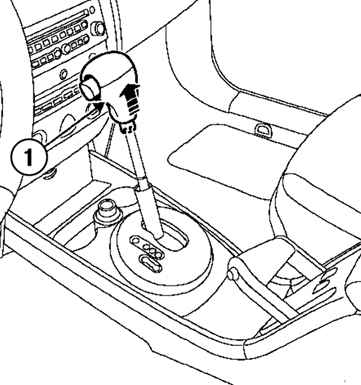

Рис. 6.30. Снятие рукоятки селектора: 1 – рукоятка
|
Снимите рукоятку рычага селектора, потянув ее вверх (
рис. 6.30).
|

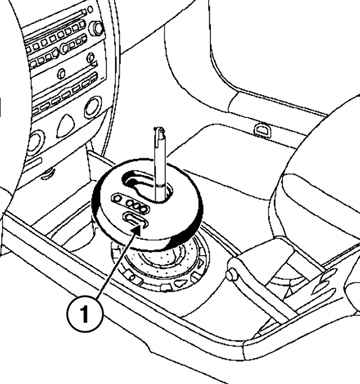

Рис. 6.31. Снятие декоративной накладки консоли селектора: 1 – накладка
|
Отсоедините декоративную накладку консоли селектора (
рис. 6.31).
|

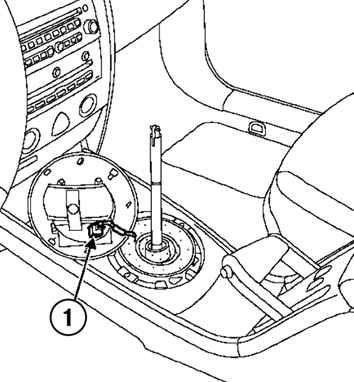

Рис. 6.32. Отсоединение разъема селектора: 1 – разъем
|
Разъедините разъем селектора и откройте вещевой ящик (
рис. 6.32).
|

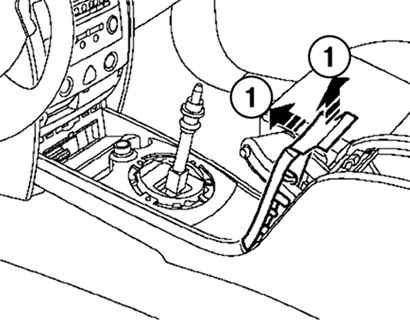

Рис. 6.33. Отсоединение облицовки рукоятки привода стояночного тормоза: 1 – облицовка
|
Отсоедините облицовку рукоятки привода стояночного тормоза (
рис. 6.33).
|

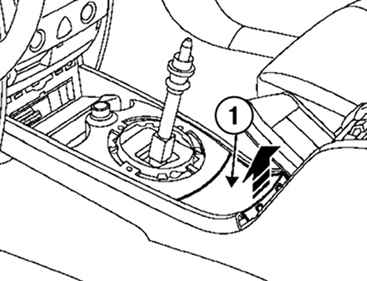

Рис. 6.34. Отсоединение нижней крышки консоли селектора: 1 – нижняя крышка
|
Отсоедините нижнюю крышку консоли селектора (
рис. 6.34).
|

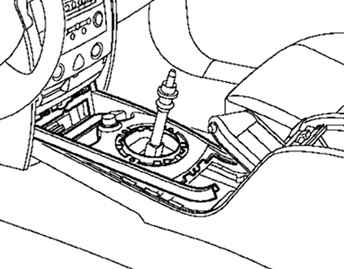

Рис. 6.35. Отсоединение разъема прикуривателя
|
Отсоедините держатель прикуривателя и разъедините разъем прикуривателя (
рис. 6.35).
Разъедините разъемы нагревательных элементов сидений (если автомобиль ими оборудован).
Снимите оба передних сиденья.
|

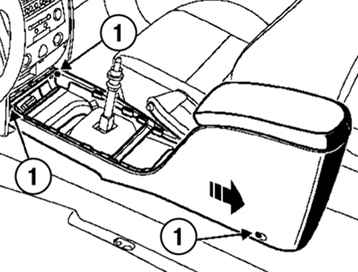

Рис. 6.36. Снятие консоли рычага селектора: 1 – крепления консоли
|
Слегка сдвиньте консоль в направлении стрелки, показанной на рисунке
6.36, и снимите ее.
