Рено Меган 2. Снятие и установка обратного клапана усилителя тормозов
Рено Меган 2. Снятие и установка обратного клапана усилителя тормозов
Снимите верхние крышки двигателя.
|

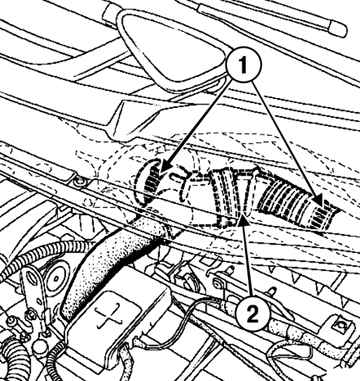

Рис. 6.26. Снятие воздуховода: 1 – хомуты крепления; 2 – воздуховод
|
Ослабьте затяжку хомутов крепления воздуховода и снимите его (
рис. 6.26).
|

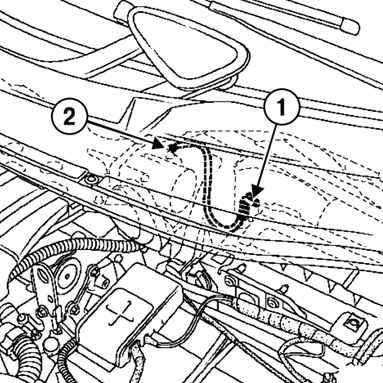

Рис. 6.27. Отсоединеие шлага обзора разрежения от вакуумного усилителя тормозов: 1 – шланг отбора разрежения вакуумного усилителя тормозов; 2 – шланг отбора разрежения впускного коллектора
|
Отсоедините шланг отбора разрежения от вакуумного усилителя тормозов (
рис. 6.27).
Вытяните обратный клапан, вращая его, чтобы извлечь из резиновой уплотнительной шайбы.
ПРИМЕЧАНИЕ
Не повредите при этом патрубок отбора разрежения на впускном коллекторе. При его поломке необходимо заменить впускной коллектор.
|
Отсоедините шланг отбора разрежения от впускного коллектора (см.
рис. 6.27).
Установка
Проверьте состояние резиновой уплотнительной шайбы и обратного клапана.
Замените неисправные детали.
Установка производится в порядке, обратном снятию.
