Рено Меган 2. Снятие и установка главного тормозного цилиндра
Рено Меган 2. Снятие и установка главного тормозного цилиндра
Установите автомобиль на двухстоечный подъемник.
Отсоедините аккумуляторную батарею.
Снимите:
– рычаги стеклоочистителя;
– решетку ниши воздухозабора;

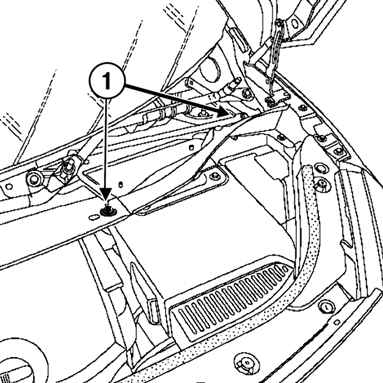

Рис. 6.9 . Снятие креплений панели доступа к воздушному фильтру: 1 – болты крепления
Открутите болты крепления панели доступа к воздушному фильтру (
рис. 6.9 ).
Снимите панель доступа к воздушному фильтру.
Снимите аккумуляторную батарею и полку под аккумуляторную батарею.

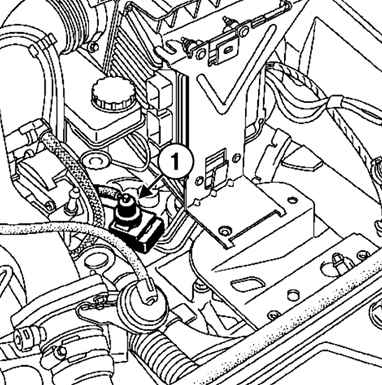

Рис. 6.10 . Снятие электромагнитного клапана регулирования давления наддува: 1 – клапан
Снимите электромагнитный клапан регулирования давления наддува (
рис. 6.10 ).
Рис. 6.11 . Снятие глушителей шума впуска: 1 – глушители
Снимте левое переднее колесо, подкрылок и оба глушителя шума впуска (
рис. 6.11 ).
Снимите:
– патрубок забора воздуха;
– воздушный патрубок;
– воздухопровод, идущий от корпуса воздушного фильтра;
– корпус воздушного фильтра;

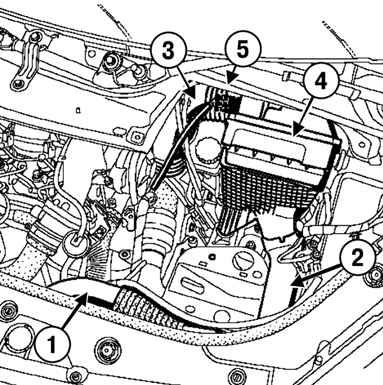

Рис. 6.12 . Снятие компонентов воздушного фильтра и отсоединение датчика массового расхода воздуха: 1 – патрубок забора воздуха; 2 – воздушный патрубок; 3 – воздухопровод; 4 – корпус воздушного фильтра; 5 – разъем датчика массового расхода воздуха
Разъедините разъем датчика массового расхода воздуха (
рис. 6.12 ).
Отсоедините колодку проводов от бачка главного тормозного цилиндра.
Удалите шприцом тормозную жидкость из бачка главного тормозного цилиндра.
Снимите:
– трубопровод с главного цилиндра привода сцепления;
– тормозные трубопроводы с главного тормозного цилиндра;
– гайки крепления главного цилиндра к вакуумному усилителю тормозов;
– главный тормозной цилиндр вместе с бачком;
– болт крепления бачка к главному тормозному цилиндру;

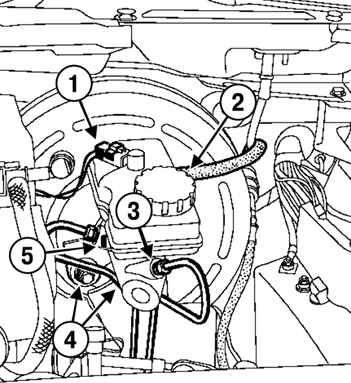

Рис. 6.13 . Снятие главного тормозного цилиндра и его компонетов: 1 – колодка проводов; 2 – трубопровод; 3 – тормозные трубопроводы; 4 – гайки крепления главного цилиндра; 5 – болт крепления бачка главного тормозного цилиндра
– бачок главного тормозного цилиндра (
рис. 6.13 ).
Рис. 6.14 . Манжеты главного тормозного цилиндра: 1 – манжеты
Установка
Замените манжеты главного тормозного цилиндра (
рис. 6.14 ).
Правильно защелкните бачок на главном тормозном цилиндре.
Установите болт крепления бачка к главному тормозному цилиндру.
Затяните требуемым моментом 8,5 Н·м болт крепления бачка на главном тормозном цилиндре.

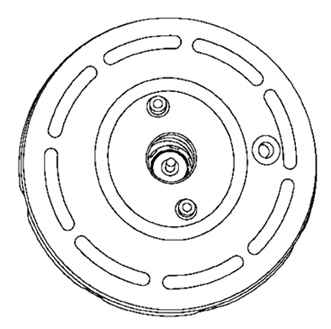

Рис. 6.15 . Место подсоединеия главного тормозного цилиндра к вакуумному усилителю тормозов
Выровняйте главный тормозной цилиндр относительно вакуумного усилителя тормозов так, чтобы толкатель усилителя вошел в гнездо в корпусе главного цилиндра (
рис. 6.15 ).
ВНИМАНИЕ
При установке главного тормозного цилиндра отцентрируйте манжету в вакуумном усилителе тормозов.
Наверните гайки крепления главного цилиндра к вакуумному усилителю тормозов.
Затяните требуемым моментом 50 Н·м гайки крепления главного тормозного цилиндра на вакуумном усилителе тормозов.
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом 17 Н·м гайки крепления трубопроводов к главному тормозному цилиндру.
Удалите воздух из тормозной системы.
Подключите аккумуляторную батарею.
