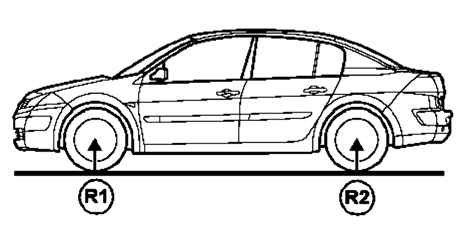

Рис. 4.5. Точки измерения высоты дорожного просвета
Измерение дорожных просветов автомобиля необходимо для соблюдения точности углов установки колес, поскольку эти углы слегка изменяются в зависимости от высоты автомобиля. Точки для измерений дорожного просвета показаны на рисунке 4.5.
Размер R1 измеряется между полом и осью вращения переднего колеса.
Размер R2 измеряется между полом и осью вращения заднего колеса.

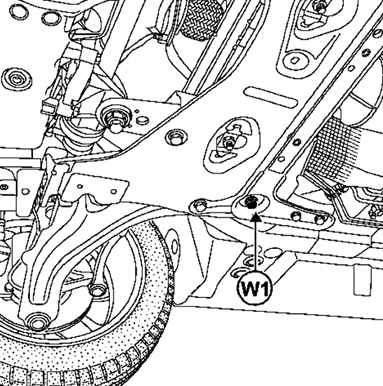

Рис. 4.6. Размер W1 между полом и нижним торцом головки болта крепления задней поперечины подрамника
Размер W1 измеряется между полом и нижним торцом головки болта крепления задней поперечины подрамника (рис. 4.6).

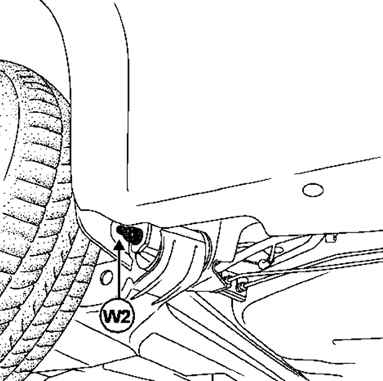

Рис. 4.7. Размер W2 между полом и осью крепления сайлент-блока на опоре
Размер W2 измеряется между полом и осью крепления сайлент-блока на опоре (рис. 4.7).
