Рено Меган 2. Снятие и установка шкива генератора (двигатели K4J, K4M)
Рено Меган 2. Снятие и установка шкива генератора (двигатели K4J, K4M)
ПРИМЕЧАНИЕ
Обязательно заменяйте шкив генератора с размыкающей муфтой таким же шкивом.
Снимите генератор.

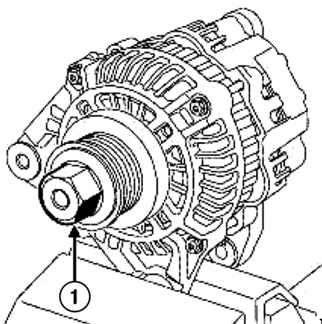

Рис. 2.267 . Установка на шкив шестигранной головки: 1 – шестигранная головка
Установите в шкив шестигранную головку из комплекта инструмента для снятия и установки шкива генератора (Mot. 1732) (
рис. 2.267 ).

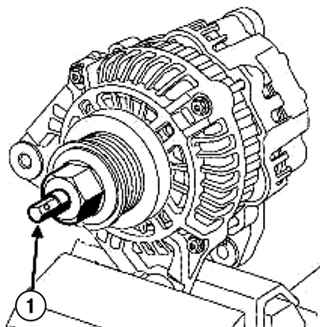

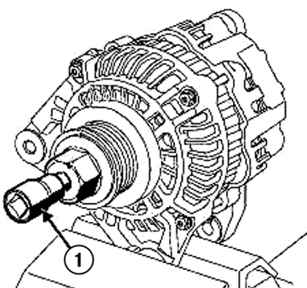

Установите наконечник, соответствующий форме отверстия в роторе генератора из комплекта инструмента для снятия и установки шкива генератора (Mot. 1732) в шестигранную головку (
рис. 2.268 ).

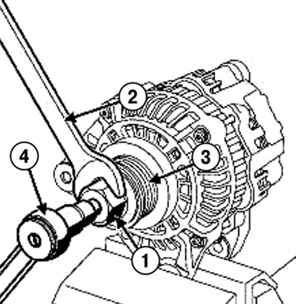

Рис. 2.270 . Отворачивание шкива генератора: 1 – шестигранная головка; 2 – плоский ключ; 3 – шкив с размыкающейся муфтой; 4 – ключ-трещотка
Удерживая шестигранную головку плоским ключом, отверните шкив с размыкающей муфтой ключом-трещоткой (поворачивая ключ-трещотку против часовой стрелки) (
рис. 2.270 ).
Установка
Наверните шкив с размыкающей муфтой на ротор генератора.
Установите:
– шестигранную втулку в генератор;
– наконечник, соответствующий форме отверстия ротора генератора;
– вороток на наконечник.
Затяните требуемым моментом (80 Н·м) шкив с размыкающей муфтой генератора с помощью динамометрического ключа.
Установите генератор на автомобиль.
