Рено Меган 2. Снятие и установка генератора (все двигатели)

Установите автомобиль на двухстоечныий подъемник.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите:

– верхние крышки двигателя;

– правое переднее колесо;

– правый передний подкрылок.

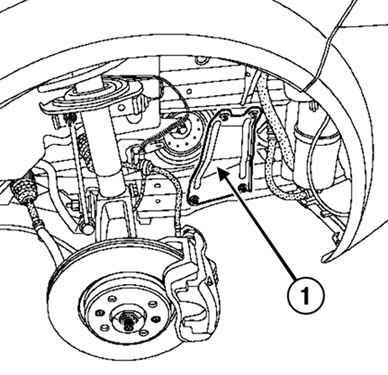

Рис. 2.263. Снятие боковых усилителей подрамника: 1 – боковые усилители подрамника

Снимите боковые усилители подрамника (рис. 2.263).

Снимите бампер.

Отсоедините колодку проводов от противотуманных фар (если они установлены).

Отсоедините трубки подвода жидкости к омывателю фар (если он установлен) от бачка стеклоомывателя.

Отсоедините трубки от бачка стеклоомывателя.

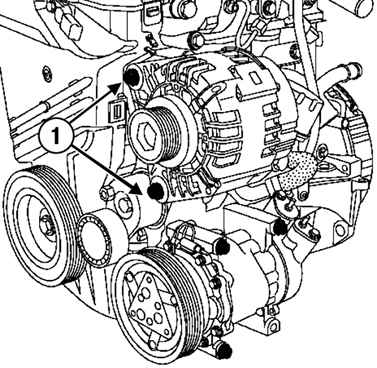

Рис. 2.264. Снятие генератора: 1 – болты крепления

Открутите болты крепления генератора и извлеките генератор с помощью отвертки (рис. 2.264).

ВНИМАНИЕ Не надавливайте на шланг системы кондиционирования воздуха, так как это может вызвать утечку хладагента.

ПРИМЕЧАНИЕ Для облегчения снятия генератора немного сдвиньте радиатор в сборе с конденсором вперед (примите меры предосторожности, чтобы не повредить трубопроводы конденсора).

Установка

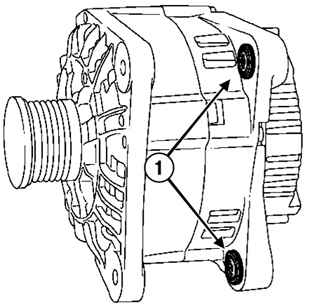

Рис. 2.265. Установка втулок: 1 – втулки

Вставьте втулки с помощью щипцов или тисков, облегчающих установку (рис. 2.265).

ВНИМАНИЕ Ремень генератора обязательно заменяйте вместе с натяжным и обводным роликами.

Установите генратор.

Затяните требуемым моментом (25 Н·м) болты крепления.

Замените ремень привода вспомогательных агрегатов.

Установка остального оборудования производится в порядке, обратном снятию.

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
