Рено Меган 2. Снятие и установка впускного коллектора (двигатель K4J)

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите корпус воздушного фильтра.

Снимите блок дроссельной заслонки.

Отключите датчик давления в коллекторе и датчик температуры воздуха.

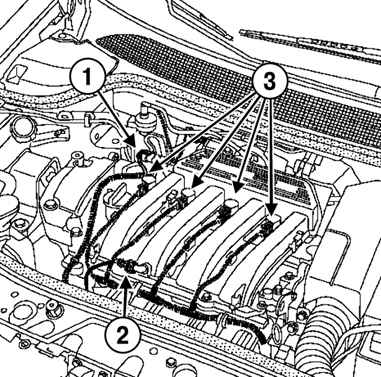

Рис. 2.248. Отключение датчиков и катушек зажигания: 1 – датчик давления в коллекторе; 2 – датчик температуры воздуха; 3 – катушки зажигания

Отсоедините катушки зажигания (рис. 2.248).

Отверните в сторону жгут проводов.

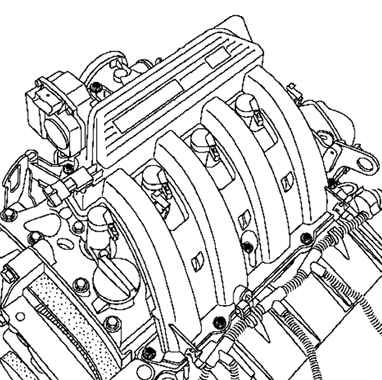

Рис. 2.249. Снятие впускного коллектора

Открутите болты крепления и снимите впускной распределительный коллектор (рис. 2.249).

Установка

Все уплотнителыные прокладки подлежат обязательной замене.

Установка производится в порядке, обратном снятию.

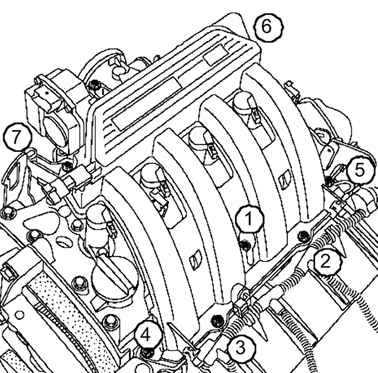

Рис. 2.250. Порядок затягивания болтов крепления впускного коллектора

Затяните в показанном на рисунке 2.250 порядке требуемым моментом (9 Н·м) болты крепления впускного коллектора (рис. 2.250).

Затяните требуемым моментом:

– болты крепления блока дроссельной заслонки (13 Н·м) ;

– болты крепления корпуса воздушного фильтра (9 Н·м).

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
