Рено Меган 2. Система впуска и выпуска

Снятие и установка впускного коллектора (двигатели K4М, F4R)

Снятие и установка выпускного коллектора (двигатели K4J, K4M)

Снятие и установка выпускного коллектора (двигатель F4R)

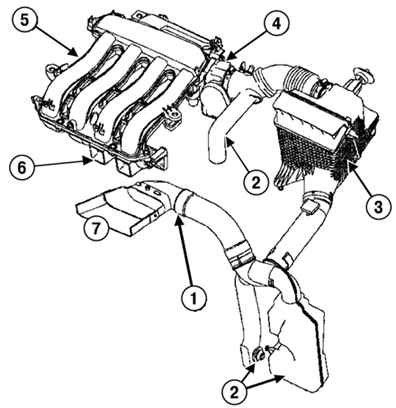

Рис. 2.246. Схема впускного тракта (двигатель К4М): 1 – воздухозаборный патрубок; 2 – глушители шума впуска; 3 – корпус воздушного фильтра; 4 – блок дроссельной заслонки; 5 – впускной коллектор; 6 – подкладка корпусов форсунок; 7 – забор воздуха

Схема впускного тракта (двигатель К4М см.рис. 2.246, двигатель F4R – рис. 2.247).

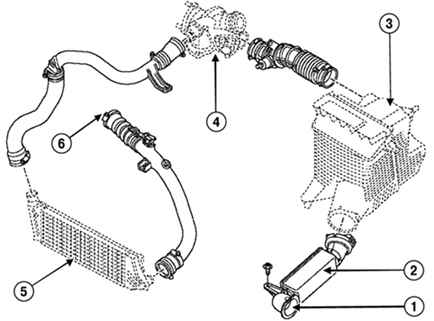

Рис. 2.247. Схема впускного тракта (двигатель F4R): 1 – всасывание воздуха; 2 – глушители шума впуска; 3 – корпус воздушного фильтра; 4 – турбокомпрессор; 5 – воздуховоздушный охладитель; 6 – вход впускного распределительного коллектора
