Рено Меган 2. Снятие и установка блока дроссельной заслонки (двигатель K4М)
Рено Меган 2. Снятие и установка блока дроссельной заслонки (двигатель K4М)
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
|

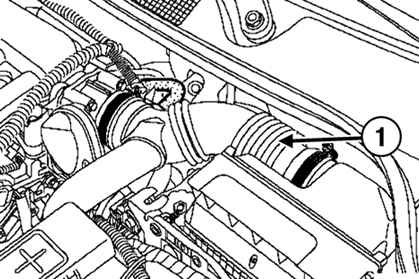

Рис. 2.238. Снятие воздухопровода: 1 – воздухопровод
|
Снимите воздухопровод (рис.
2.238).
Отсоедините колодку проводов от блока дроссельной заслонки и шланг системы улавливания паров топлива от электромагнитного клапана продувки адсорбера.
|

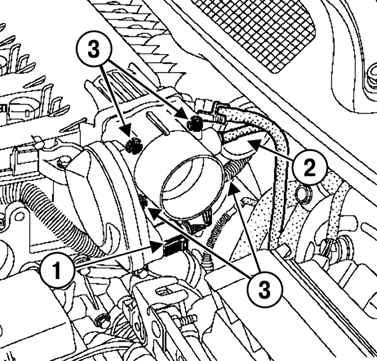

Рис. 2.239. Снятие блока дроссельной заслонки: 1 – колодка проводов; 2 – шланг системы улавливания паров топлива; 3 – болты крепления
|
Открутите болты крепления и снимите блок дроссельной заслонки (рис.
2.239).
Установка
Заменяйте прокладку при каждом снятии блока дроссельной заслонки.
Установка производится в порядке, обратном снятию.
Равномерно затяните требуемым моментом (13 Н·м) болты крепления блока дроссельной заслонки.
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
