Рено Меган 2. Снятие и установка блока дроссельной заслонки (двигатель K4J)

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите корпус воздушного фильтра.

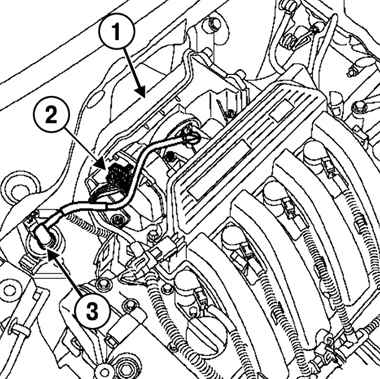

Рис. 2.236. Отсоединение колодки проводов от блока дроссельной заслонки и шланга системы улавливания паров топлива от электромагнитного клапана продувки адсорбера: 1 – корпус воздушного фильтра; 2 – колодка проводов; 3 – шланг системы улавливания паров топлива

Отсоедините колодку проводов от блока дроссельной заслонки и шланг системы улавливания паров топлива от электромагнитного клапана продувки адсорбера (рис. 2.236).

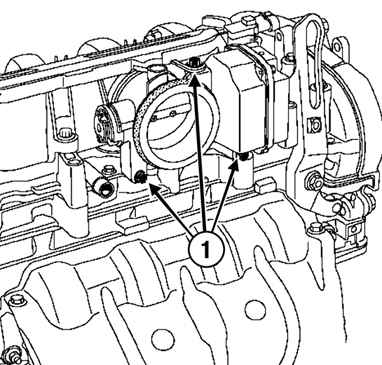

Рис. 2.237. Снятие блока дроссельной заслонки: 1 – болты

Открутите болты крепления и снимите блок дроссельной заслонки (рис. 2.237).

Установка производится в порядке, обратном снятию.

Прокладка блока дроссельной заслонки подлежит замене после каждого снятия (для облегчения ее установки используйте смазку).

Затяните требуемым моментом:

– болт крепления блока дроссельной заслонки (13 Н·м) ;

– болты крепления корпуса воздушного фильтра (9 Н·м).

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
