Рено Меган 2. Снятие и установка топливораспределительной рампы и форсунок (двигатель К4М)

Топливо постоянно циркулирует по окружности корпуса форсунки, что позволяет избежать образование пузырьков паров бензина и облегчает запуск горячего двигателя.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите верхние крышки двигателя и впускной коллектор.

Отсоедините жгут проводов от форсунок.

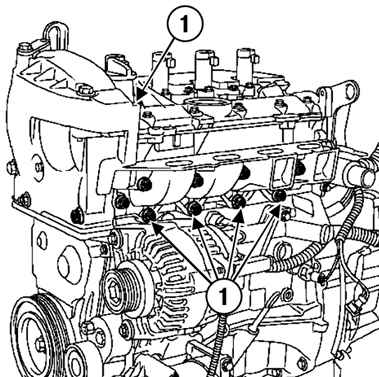

Рис. 2.206. Отворачивание болтов крепления подкладки корпусов форсунок: 1 – болты крепления

Открутите два болта крепления и снимите топливораспределительную рампу, осторожно потянув ее на себя (см. рис. 2.206).

Рис. 2.213. Снятие форсунок: 1 – держатели форсунок; 2 – форсунки

Снимите держатели форсунок и сами форсунки (рис. 2.213).

ВНИМАНИЕ Если вы снимали топливораспределительную рампу и форсунки, обязательно замените уплотнителыные кольца и держатели форсунок.

Установите топливораспределительную рампу.

3атяните требуемым моментом (9 Н·м) болты крепления топливораспределительной рампы.

Установка производится в порядке, обратном снятию.

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
