Рено Меган. Снятие и установка компонентов системы единого замка



Рено Меган. Снятие и установка компонентов системы единого замка

Снятие и установка компонентов системы единого замка

АКТИВАТОР ДВЕРНОГО ЗАМКА

 СНЯТИЕ

1. Снимите сборку дверного замка как описано в Разделе Снятие и установка ручки двери и компонентов замка.

12.18 Снятие и установка компонентов системы единого замка Renault Megane

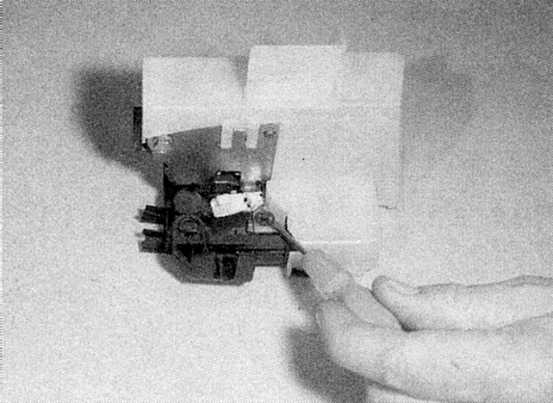

2a. Аккуратно отожмите крепежную скобу.

12.18 Снятие и установка компонентов системы единого замка Renault Megane

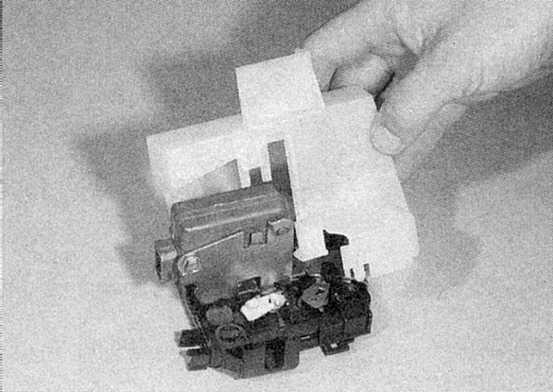

2b. Отсоедините пластмассовую крышку и снимите ее с замка (обратитесь к иллюстрациям).

12.18 Снятие и установка компонентов системы единого замка Renault Megane

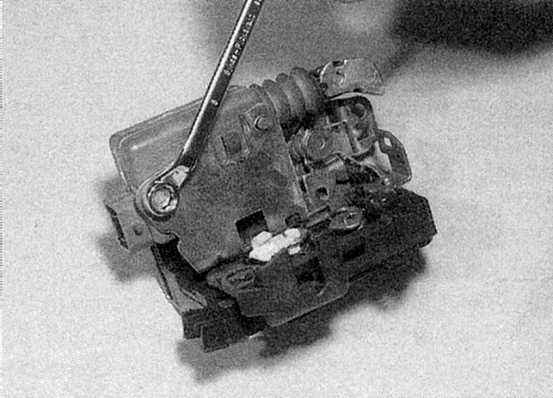

3a. Отверните винт крепления.

12.18 Снятие и установка компонентов системы единого замка Renault Megane

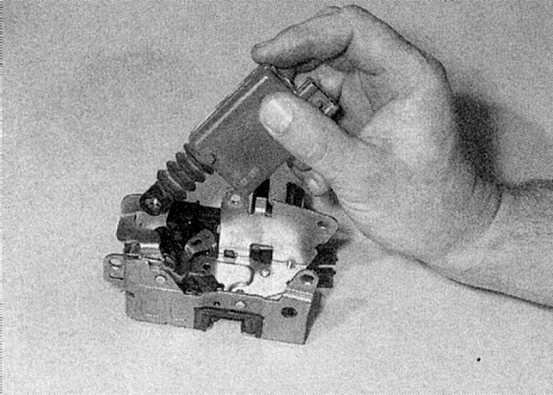

3b. Отделите активатор от сборки замка (обратитесь к иллюстрациям).

АКТИВАТОР ЗАМКА ЗАДНЕЙ ДВЕРИ - МОДЕЛИ ХЭТЧБЕК И SCENIC

 СНЯТИЕ

1. Снимите сборку кнопки замка как описано в Разделе Снятие и установка компонентов замка задней двери.
2. Снимите винт крепления и скобу, затем отделите активатор от крепежного кронштейна.

АКТИВАТОР ЗАМКА КРЫШКИ БАГАЖНИКА - МОДЕЛИ КУПЕ

 СНЯТИЕ

1. Снимите сборку кнопки замка как описано в Разделе Снятие и установка компонентов замка крышки багажника.

12.18 Снятие и установка компонентов системы единого замка Renault Megane

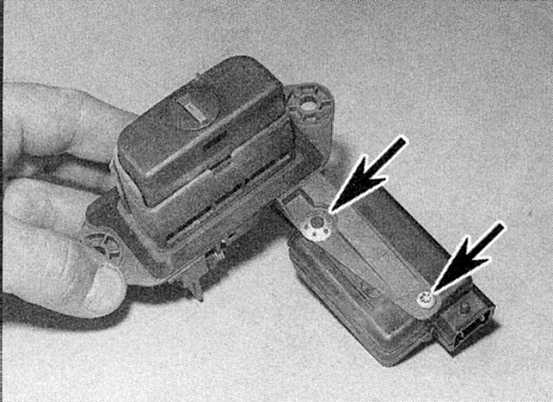

2. Снимите винт крепления и скобу, затем отделите активатор от крепежного кронштейна (обратитесь к сопроводительной иллюстрации).

АКТИВАТОР ЗАМКА КРЫШКИ БАГАЖНИКА - МОДЕЛИ СЕДАН

 СНЯТИЕ

1. Откройте крышку багажника и снимите крышку замка.

12.18 Снятие и установка компонентов системы единого замка Renault Megane

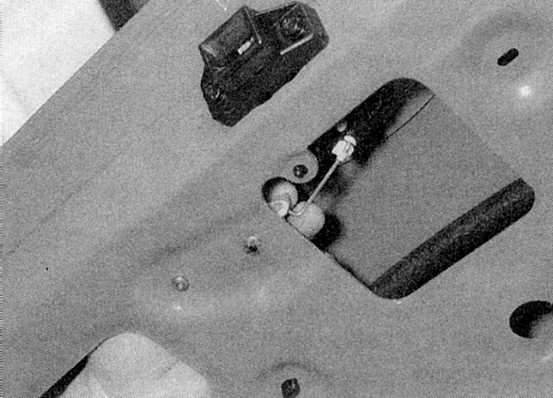

2. Освободите крепежную скобу и отделите тягу от активатора (обратитесь к сопроводительной иллюстрации).

12.18 Снятие и установка компонентов системы единого замка Renault Megane

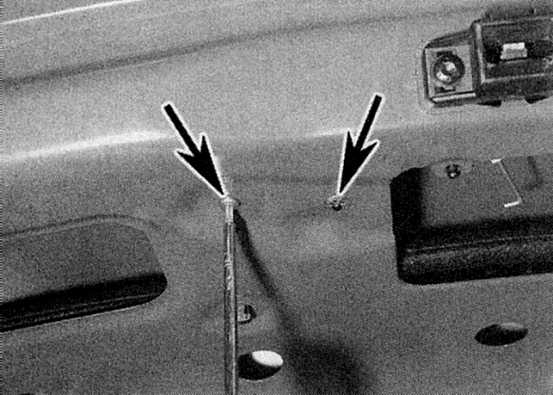

3a. Снимите винт крепления и скобу.

12.18 Снятие и установка компонентов системы единого замка Renault Megane

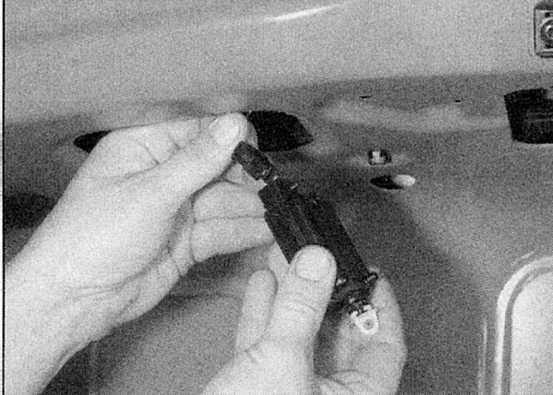

3b. Извлеките активатор из крышки багажника, отсоединив разъем электропроводки (обратитесь к иллюстрациям).

АКТИВАТОР КРЫШКИ НАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

 СНЯТИЕ

1. Чтобы получить доступ к активатору, отожмите отверткой крепежные скобы и отогните боковую панель отделки багажного отсека.

12.18 Снятие и установка компонентов системы единого замка Renault Megane

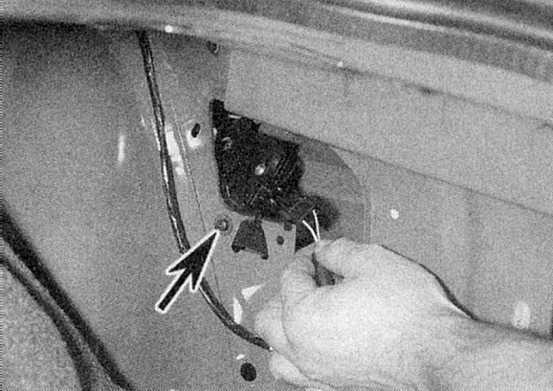

2. Отсоедините разъем электропроводки, затем отверните винт, крепящий кронштейн мотора к кузову (обратитесь к сопроводительной иллюстрации).

12.18 Снятие и установка компонентов системы единого замка Renault Megane

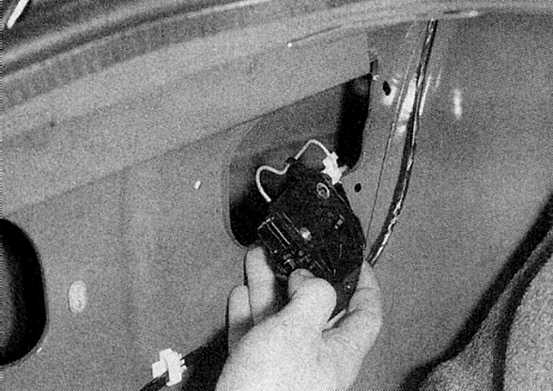

3a. Аккуратно отсоедините крепежный кронштейн и снимите сборку мотора с автомобиля.

12.18 Снятие и установка компонентов системы единого замка Renault Megane

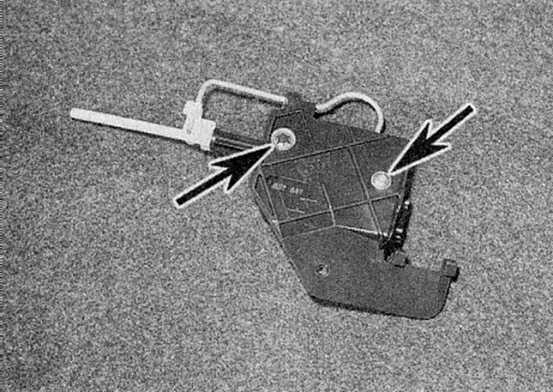

3b. Снимите винт и скобу, затем отсоедините кронштейн от мотора (обратитесь к иллюстрациям).

ДИСТАНЦИОННЫЙ ПРИЕМНИК ЕДИНОГО ЗАМКА

 СНЯТИЕ

12.18 Снятие и установка компонентов системы единого замка Renault Megane

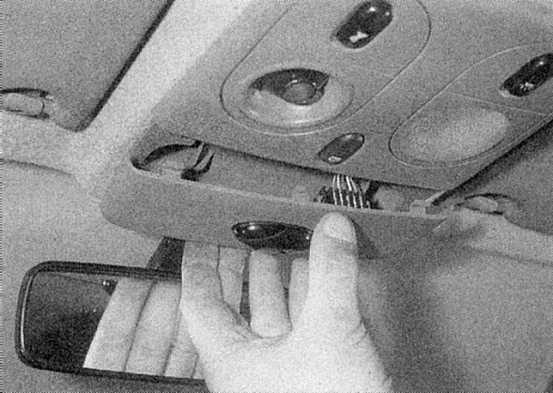

1. Аккуратно отсоедините переднюю панель с потолочной консоли (обратитесь к сопроводительной иллюстрации).

12.18 Снятие и установка компонентов системы единого замка Renault Megane

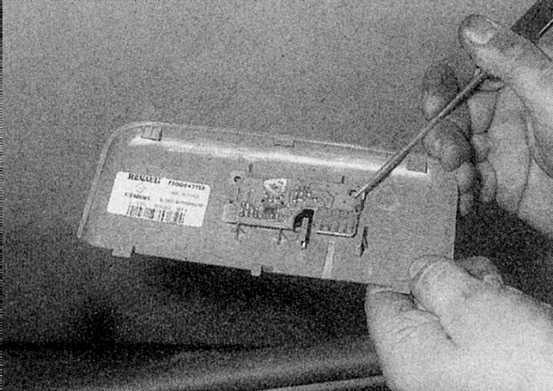

2. Отсоедините разъем электропроводки, затем аккуратно отсоедините печатную схему единого замка и снимите ее с панели (обратитесь к сопроводительной иллюстрации).


 УСТАНОВКА

1. Производите установку в обратном порядке.
