Рено Меган. Снятие и установка компонентов замка крышки багажника



Рено Меган. Снятие и установка компонентов замка крышки багажника

Снятие и установка компонентов замка крышки багажника

 СНЯТИЕ

1. Откройте крышку багажника, затем отсоедините кабель массы от батареи.

МЕХАНИЗМ ЗАМКА - МОДЕЛИ КУПЕ

 СНЯТИЕ

12.15 Снятие и установка компонентов замка крышки багажника Renault Megane

1a. Отверните болты крепления.

12.15 Снятие и установка компонентов замка крышки багажника Renault Megane

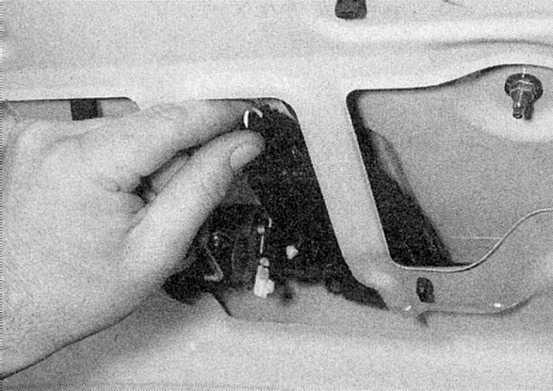

1b. Cнимите замок, отцепив его от тяги (обратитесь к иллюстрациям).

СБОРКА КНОПКИ ЗАМКА - МОДЕЛИ КУПЕ

 СНЯТИЕ

12.15 Снятие и установка компонентов замка крышки багажника Renault Megane

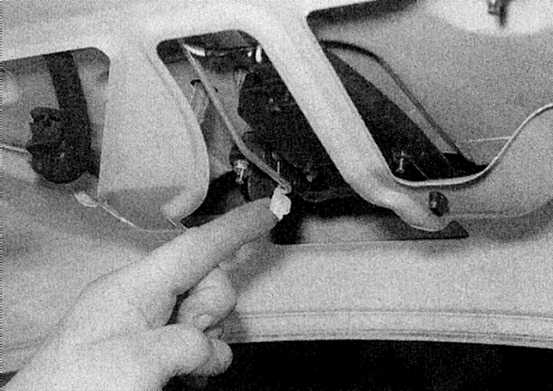

1. Отсоедините тягу и отделите ее от сборки кнопки замка (обратитесь к сопроводительной иллюстрации).

12.15 Снятие и установка компонентов замка крышки багажника Renault Megane

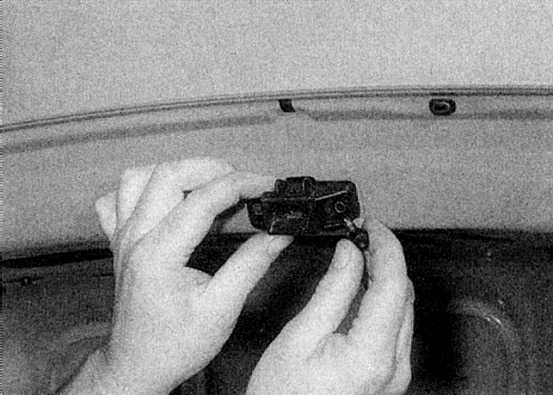

2. Отсоедините разъем электропроводки от активатора единого замка (где имеются) (обратитесь к сопроводительной иллюстрации).

12.15 Снятие и установка компонентов замка крышки багажника Renault Megane

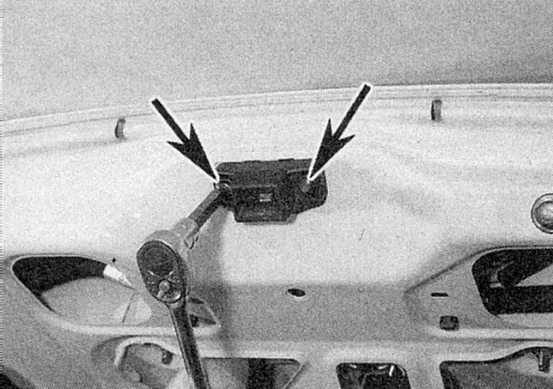

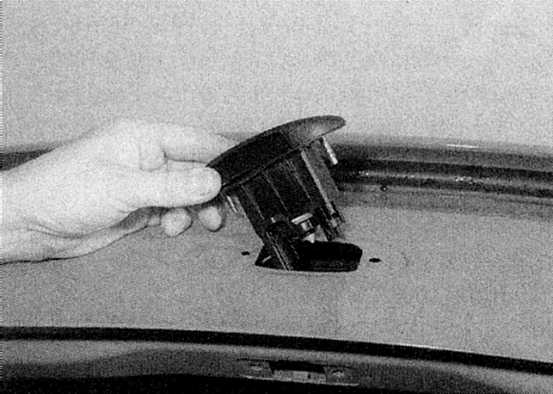

3. Отверните крепежные гайки и снимите сборку кнопки (обратитесь к сопроводительной иллюстрации).

МЕХАНИЗМ ЗАМКА - МОДЕЛИ СЕДАН

 СНЯТИЕ

12.15 Снятие и установка компонентов замка крышки багажника Renault Megane

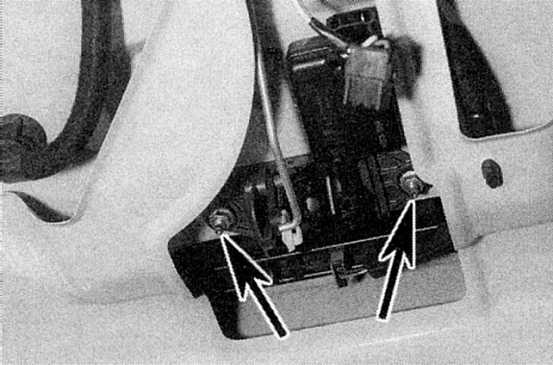

1. Отверните болты крепления и снимите замок с крышки багажника (обратитесь к сопроводительной иллюстрации).

СБОРКА КНОПКИ ЗАМКА - МОДЕЛИ СЕДАН

 СНЯТИЕ

12.15 Снятие и установка компонентов замка крышки багажника Renault Megane

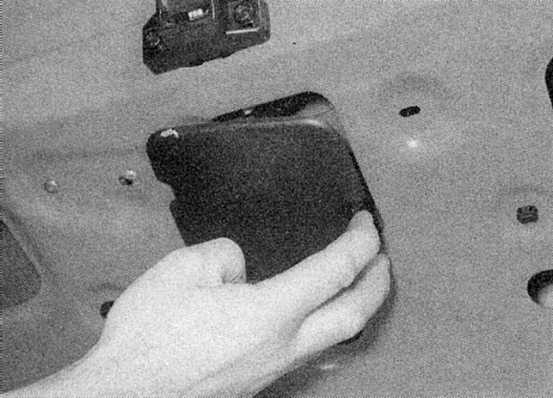

1a. Отсоедините пластмассовую облицовку.

12.15 Снятие и установка компонентов замка крышки багажника Renault Megane

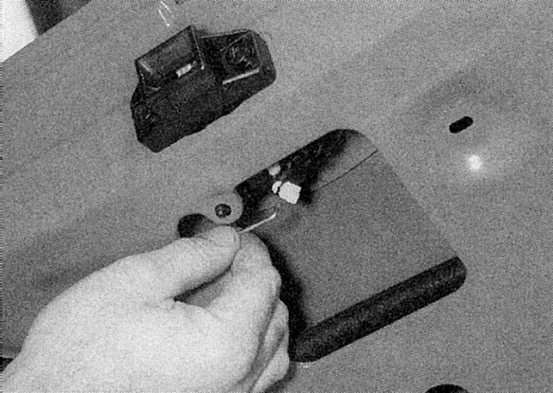

1b. Oсвободите крепежную скобу и отсоедините тягу от сборки кнопки (обратитесь к иллюстрациям).

12.15 Снятие и установка компонентов замка крышки багажника Renault Megane

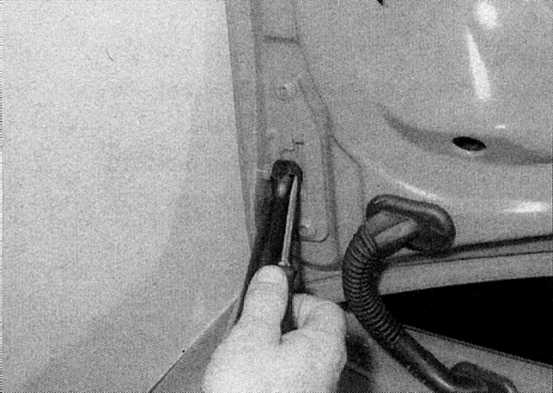

2. Отсоедините дренажную трубку от замка, затем отверните два крепежные гайки и снимите сборку с крышки багажника (обратитесь к сопроводительной иллюстрации).


 УСТАНОВКА

1. Производите установку в обратном порядке.
