Рено Меган. Проверка исправности, снятие и установка электровентилятора



Рено Меган. Проверка исправности, снятие и установка электровентилятора

Проверка исправности, снятие и установка электровентилятора

 ПРОВЕРКА ИСПРАВНОСТИ

1. Электропитание к вентилятору подается через замок зажигания и плавкий предохранитель (обратитесь к Главе Бортовое электрооборудование). Цепь замыкается термовыключателем вентилятора, который установлен в левой части радиатора.
2. Если вентилятор не работает, сначала проверьте плавкий предохранитель. Запустите двигатель, прогрейте его до нормальной рабочей температуры и дайте ему работать на холостом ходу. Вентилятор должен включиться в течение нескольких минут (прежде, чем стрелка указателя перейдет на красную часть шкалы или загорится контрольная лампа температуры охлаждающей жидкости). Если это не так, выключите зажигание и отключите разъем электропроводки от выключателя вентилятора. Соедините два контакта разъема проводом-перемычкой и включите зажигание. Если вентилятор теперь работает, выключатель неисправен и его следует заменить.
3. Если вентилятор все еще не работает, убедитесь, что напряжение в питающем проводе соответствует напряжению аккумулятора; если это не так, повреждена питающая проводка. Если подающая часть цепи исправна, проверьте сопротивление между отрицательной клеммой выключателя и точкой массы на кузове. Если ток не проходит, дефектен контакт соединения с массой.
4. Если выключатель и электропроводка исправны, поврежден мотор вентилятора. Чтобы убедиться в этом, отсоедините от него жгут проводов и подведите к мотору напряжение в 12В.


 СНЯТИЕ

1. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Главе Электрооборудование двигателя).
2. Где необходимо, отсоедините резервуар гидросистемы усилителя рулевого управления и отведите его от вентилятора.
3. На моделях с кондиционером воздуха ослабьте и снимите болты и гайки крепления и отделите резервуар фильтра-осушителя от задней части радиатора.

На разъединяйте несущие хладагент трубки. См. Предосторожности, приведенные в Разделе Общее описание и предосторожности - система кондиционирования воздуха.

4.4 Проверка исправности, снятие и установка электровентилятора Renault Megane

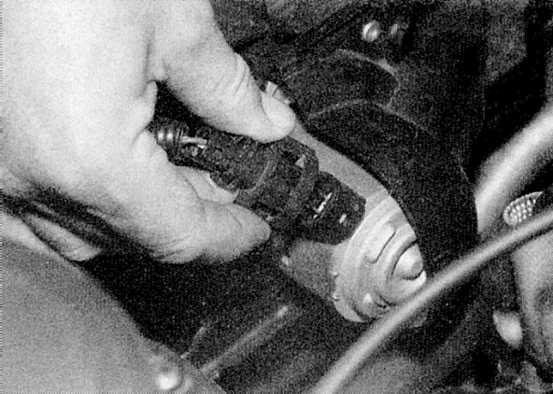

4. Отключите разъем электропроводки от мотора вентилятора и отведите провода от кожуха вентилятора (обратитесь к сопроводительной иллюстрации).

5. Ослабьте и снимите болты, крепящие кожух вентилятора к задней части радиатора, затем извлеките сборку из двигательного отсека.
6. Если необходимо, вытащите крепежную скобу/отверните винт крепления (в зависимости от модели) и снимите крыльчатку вентилятора с вала мотора. Отсоедините мотор и удалите его из кожуха. Если мотор неисправен, замените его, поскольку ремонт мотора невозможен.


 УСТАНОВКА

1. Производите установку в обратной последовательности, уделяя внимание следующему:
a) Перед установкой осмотрите крепления кожуха вентилятора и замените их, если они изношены или повреждены.
b) Убедитесь, что электропроводка проложена правильно и прикреплена всеми скобами и стяжками.
с) Установите радиатор как описано в Разделе Снятие, осмотр и установка радиатора.
