Рено 19. Задний мост



Рено 19. Задний мост

Задний мост

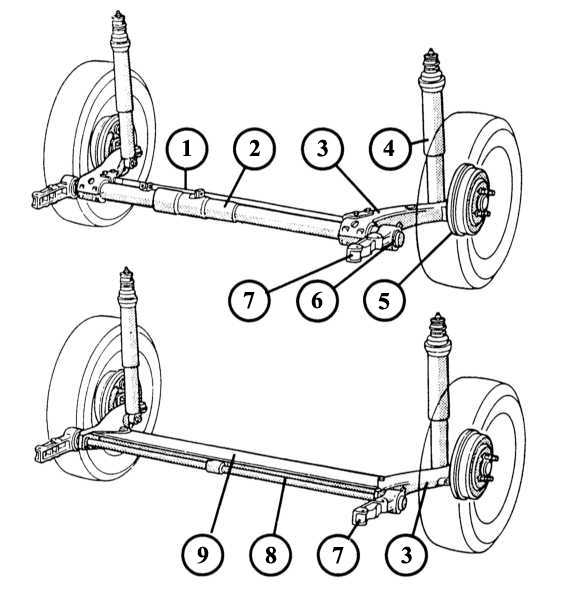

Сверху на рисунке изображена задняя подвеска с одним торсионом, встроенным в трубу оси с поперечным стабилизатором, на нижнем рисунке изображена задняя подвеска с четырьмя торсионами Renault 19.

10.4 Задний мост Renault 19

1 — стабилизатор поперечной устойчивости;
2 — труба заднего моста;
3 — продольный рычаг подвески;
4 — амортизатор;
5 — тормозной барабан;

6 — опора торсиона;
7 — крепление продольного рычага подвески;
8 — пружинные торсионы, причем передние выполняют функцию стабилизатора поперечной устойчивости;
9 — V-образная балка заднего моста.

В зависимости от типа двигателя и комплектации на Renault 19 устанавливаются 2 различных типа заднего моста. На Renault 19 с двигателями до 65 кВт оба поперечных рычага независимой подвески колес связаны друг с другом посредством двух движущихся одна относительно другой труб задней оси, в которых 2 торсиона обеспечивают подрессоривание. Начиная с двигателей мощностью 66 кВт, устанавливается задняя подвеска, на которой оба продольных рычага жестко связаны с V-образной балкой заднего моста. Подрессоривание при такой конструкции задней подвески обеспечивают 4 торсиона. Сваренные с картером моста продольные балки обеспечивают постоянный наклон и полосу движения колес, независимо от поперечного наклона кузова, вследствие чего достигается необходимая устойчивость на поворотах и меньший износ шин. Для точного направления движения поперечные рычаги подвижно укреплены в резиновых втулках, поддерживаемых креплением поперечных рычагов, которые прикреплены двумя болтами к днищу кузова.

Амортизаторы представляют собой телескопические амортизаторы двойного действия. Амортизаторы снизу крепятся на продольный рычаг подвески. Наверху они закреплены в маленьком куполе — сходно с куполом стойки амортизатора передней подвески — в багажнике.

Ступица колеса расположена отдельно от тормозного механизма заднего колеса на конце оси и зафиксирована прочеканенной гайкой. Подшипники задних колес являются необслуживаемыми и поэтому не подлежат регулировке.
