Рено 19. Ход педали сцепления



Рено 19. Ход педали сцепления

Ход педали сцепления

Между элементами передачи сцепления должен оставаться определенный зазор при ненажатой педали.

8.2 Ход педали сцепления Renault 19

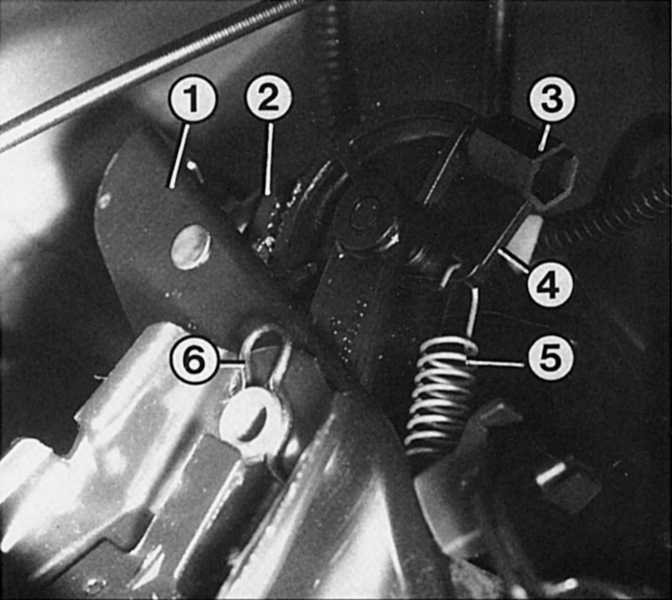

На рисунке изображены составные элементы регулировочной автоматики сцепления. При нажатии ногой на педаль сцепления (1) собачка (2) цепляется за всегда удерживаемый на тросике пружиной (5) зубчатый сегмент (4), вследствие чего тросик сцепления притягивается наконечником (3). Цифрой «6» обозначен предохранительный зажим оси педали.

Сцепление сконструировано таким образом, что зазор при значительном износе накладок сцепления уменьшается. При изношенном и ставшем более тонким ведущем диске подпружиненный нажимной диск придвигается ближе к поверхности маховика. Нажимной диск приближается к подшипнику выключения сцепления.
