Рено 19. Подогрев всасываемого воздуха



Рено 19. Подогрев всасываемого воздуха

Подогрев всасываемого воздуха

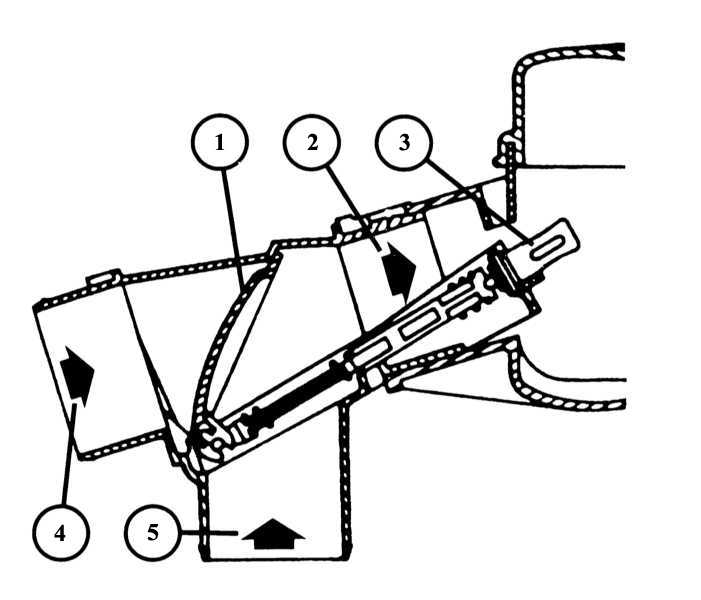

Устройство управления подогревом всасываемого воздуха в патрубке (шноркеле) воздушного воздуха на двигателе типа «C», а также 1,7-литровом двигателе типа «F»

6.16 Подогрев всасываемого воздуха Renault 19

1 — заслонка распределительного устройства подачи воздуха;
2 — воздуха, всасываемого в систему впрыска;
3 — термоэлемент;

4 — поток холодного воздуха;
5 — поток теплого воздуха.

Управляемая термоэлементом в смесительной камере корпуса воздушного фильтра заслонка распределительного устройства подогрева всасываемого воздуха предназначена для поддержания оптимальной температуры воздуха, всасываемого двигателем. Это необходимо по следующим причинам.

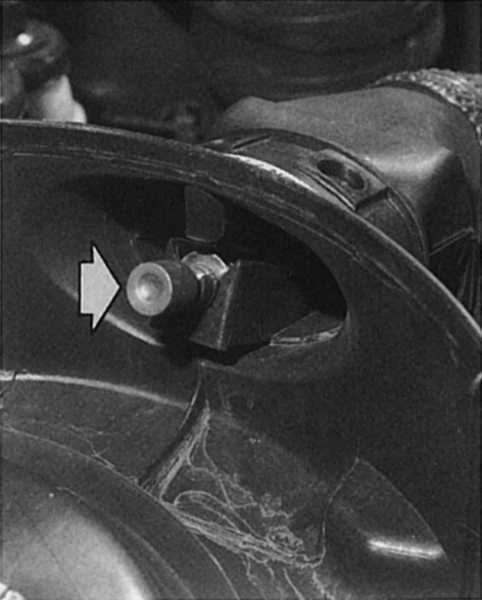

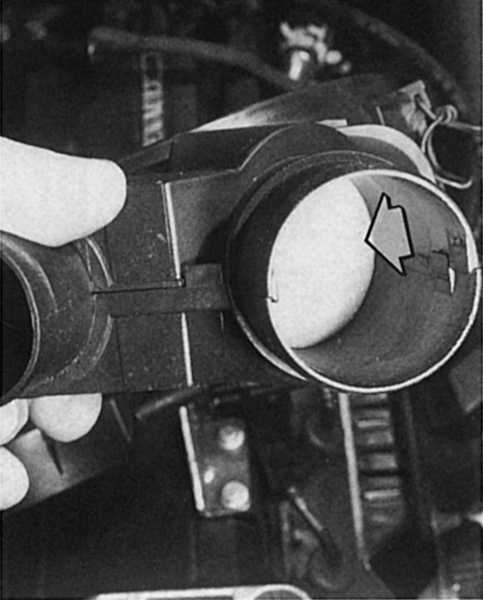

Воздушный фильтр одноточечной системы впрыска Bendix. Для контроля работоспособности воскового термостата (показан стрелкой на левом рисунке) направьте струю горячего воздуха из фена на датчик — заслонка клапана должна относительно быстро сдвинуться вглубь (стрелка на правом рисунке).

6.16 Подогрев всасываемого воздуха Renault 19

6.16 Подогрев всасываемого воздуха Renault 19

Элементы устройства подогрева всасываемого воздуха:
