Воздушный фильтр - Обратный клапан вакуумного усилителя
ЗАМЕНА ВОЗДУШНОГО ФИЛЬТРА
Для замены воздушного фильтра (F) вакуумный усилитель не
требуется снимать.

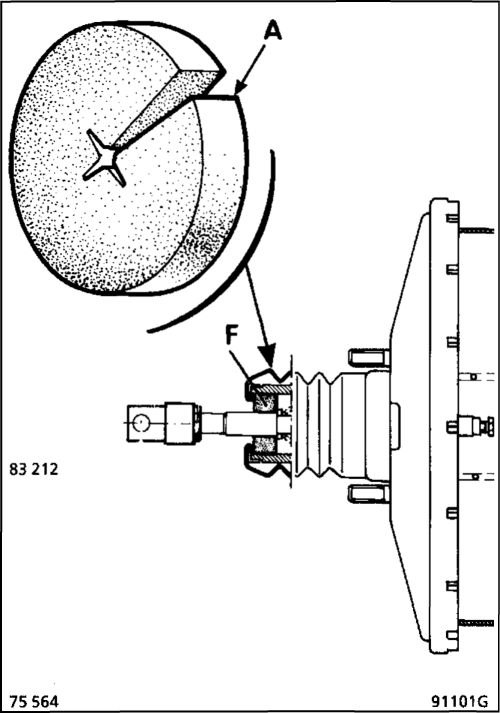

Снизу кронштейна крепления педали с помощью отвертки или
металлического крючка снимите загрязненный фильтр (F). Прорежьте
новый фильтр в зоне А (см. рисунок) и установите его вокруг
стержня толкателя, затем запрессуйте на место, проверяя, что
фильтр полностью заполняет отверстие, исключая тем самым
проникновение неотфильтрованного воздуха внутрь вакуумного
усилителя.

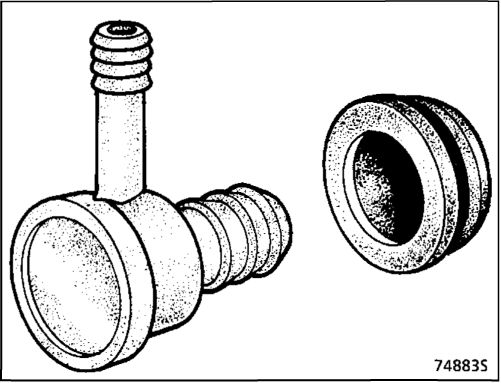

ЗАМЕНА ОБРАТНОГО КЛАПАНА
Эта операция может выполняться на автомобиле.
СНЯТИЕ
Отсоедините вакуумную трубку от вакуумного усилителя.
Вытяните обратный клапан, вращая его, чтобы извлечь из резиновой
уплотнительной шайбы.
УСТАНОВКА
Проверьте состояние резиновой уплотнительной шайбы и обратного
клапана.
Замените неисправные части.
Установите узел на место.

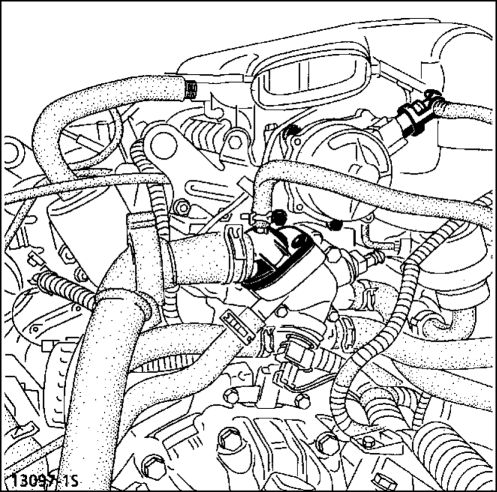

Вакуумный насос
Дизельный двигатель
СНЯТИЕ
Опорожните систему охлаждения.
Снимите воздухопровод и детали его крепления.
Разъедините быстроразъемное соединение вакуумной трубки.
Снимите корпус термостата (2 болта).
Снимите вакуумный насос (2 болта, 2 гайки).
При замене насоса заменяйте приводной шип. УСТАНОВКА
Установка в порядке обратном снятию. Удалите воздух из
тормозного контура.
ПРОВЕРКА
На прогретом двигателе при 4000 об/мин минимальное разрежение
должно составлять 700 мбар (525 мм. рт. ст.) в течение 3 сек.
Рычаг привода стояночного тормоза
СНЯТИЕ
Растормозите стояночный тормоз.
Отверните болты крепления фланцев приемной трубы к фланцу трубы
глушителя.
Снимите резиновые подвесы выпускной трубы.
ПРИМЕЧАНИЕ: прикрепите выпускную трубу к кузову.

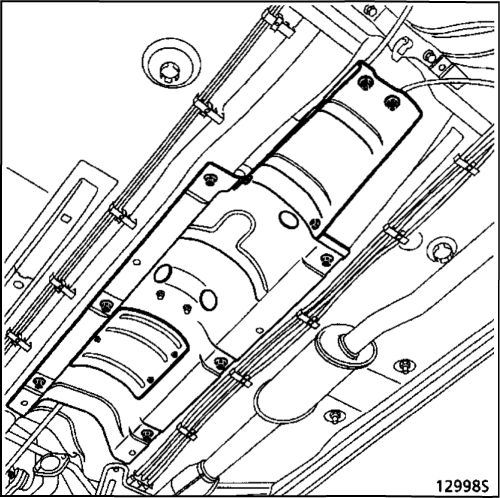

Снимите теплозащитные щитки.

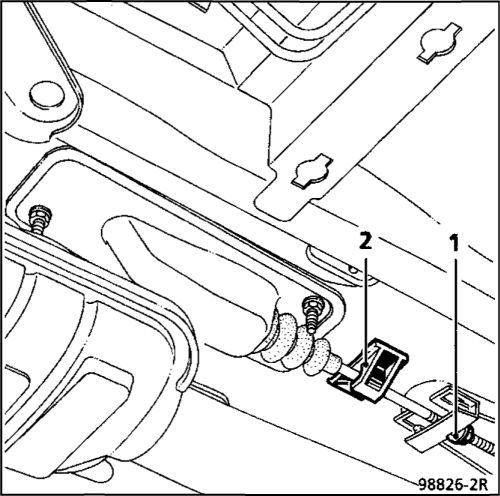

Отметьте в регулировочном узле расстояние между торцами гайки
(1) и тяги привода стояночного тормоза.
Ослабьте затяжку гайки (1), чтобы освободить оба тормозных
троса.
Снимите тягу привода стояночного тормоза с держателя (2).
Отверните две гайки крепления кронштейна рычага привода
стояночного тормоза.
Снимите рычаг стояночного тормоза и отсоедините разъем
выключателя сигнальной лампы тормоза.
УСТАНОВКА
Установка в порядке обратном снятию.
Установите теплозащитные щитки.
Не забудьте подсоединить разъем выключателя сигнальной лампы
тормоза.
Установите тягу привода стояночного тормоза в положение,
отмеченное при снятии рычага.
При необходимости отрегулируйте ход рычага (см. раздел
«Регулировка органов управления»).
