Рено Кангу. Амортизатор заднего моста





Амортизатор

Моменты затяжки (даН-м)



Болт крепления верхней опоры

11,5

амортизатора




Болт крепления нижней опоры

8,5

амортизатора




СНЯТИЕ

На автомобиле, стоящем на колесах, снимите болт (1) крепления нижней опоры амортизатора.

Поднимите автомобиль и снимите:

- колесо,

- болт крепления верхней опоры (2),

6.  Амортизатор Рено Кангу 1997-2007

- амортизатор.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПЕРЕД УСТАНОВКОЙ

Амортизаторы хранятся на складах в горизонтальном положении.

Находясь в этом положении, резервуар амортизатора, рассчитанный на работу в вертикальном положении, может опорожниться.

Перед установкой амортизатора на автомобиль сожмите его несколько раз руками, держа вертикально.

УСТАНОВКА

Установите:

- амортизатор,

- болт крепления верхней опоры амортизатора, смазанный средством MOLYKOTE BR2, не затягивая его,

- колесо.

Опустите автомобиль.

Установите болт крепления нижней опоры амортизатора, смазанный средством MOLYKOTE BR2.

Затяните оба болта с требуемым моментом.







Рено Кангу. Стабилизатор, задний мост с трубчатой балкой



Стабилизатор, задний мост с трубчатой балкой

Моменты затяжки (даН-м)



Болт крепления опоры стабилизатора

5,5

СНЯТИЕ

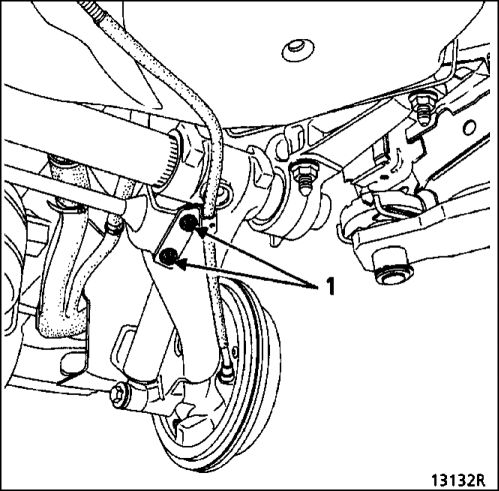

7.  Стабилизатор, задний мост с трубчатой балкой Рено Кангу 1997-2007

1 Болт крепления

Установите автомобиль на подъемнике со свободно свисающими колесами.

С обеих сторон автомобиля отверните болты (1) и сохраните гайки крепления.

Снимите стабилизатор.

УСТАНОВКА

С обеих сторон автомобиля установите болты (1) с гайками крепления.

Затяните болты с требуемым моментом.











Рено Кангу. Штанги балки, задний мост с трубчатой балкой



Штанги балки, задний мост с трубчатой балкой

Моменты затяжки (даН-м)



Гайка крепления опоры балки моста

11

Болт крепления опоры стабилизатора

5,5

Болт крепления колеса

9

Болт крепления нижней опоры

8,5

амортизатора




СНЯТИЕ

Установите автомобиль на двухстоечный подъемник, снимите:

- стабилизатор,

- нижнюю опору амортизатора,

- задний тормозной трос, отсоединяя его в регулировочном узле под автомобилем,

- тормозную трубку,

- две гайки (А) крепления опоры.

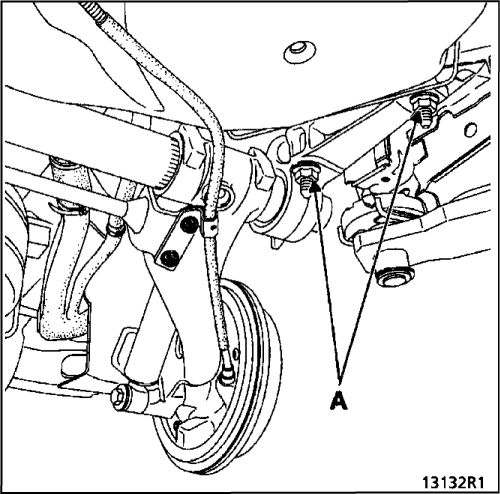

8.  Штанги балки, задний мост с трубчатой балкой Рено Кангу 1997-2007

Ослабьте затяжку двух гаек (А) на другой опоре настолько, чтобы штангу балки можно было снять с опоры.

Снимите штангу балки, отделяя ее от другой штанги.

УСТАНОВКА

Убедитесь в исправном состоянии колец подшипников или игольчатых подшипников, в противном случае замените их (см. раздел «Кольца подшипников, трубчатая балка заднего моста»).

Игольчатые подшипники заполняются смазкой на весь срок службы и не требуют в дальнейшем никакого дополнительного смазывания.

ПРИМЕЧАНИЕ: новые штанги балки поставляются в запасные части с установленными кольцами подшипников или игольчатыми подшипниками (в зависимости от стороны установки).

Стяните обе штанги балки моста вместе до получения размера (В).

ПРИМЕЧАНИЕ: размер (В) соответствует расстоянию между точками крепления стабилизатора на рычагах подвески. Поэтому данного размера можно добиться, устанавливая стабилизатор на свое место и, вставляя болты крепления, проверять возможность их установки без перекоса. Обеспечьте соблюдение направления установки.

8.  Штанги балки, задний мост с трубчатой балкой Рено Кангу 1997-2007

ПРИМЕЧАНИЕ: в случае замены штанги балки моста зафиксируйте болты крепления тормозного щита клеевым составом Loctite FRENBLOC.

Удалите воздух из тормозного контура. Отрегулируйте стояночный тормоз (см. раздел 37).
