Рено Кангу. РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ ВПРЫСКА ДВИГАТЕЛЯ




РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

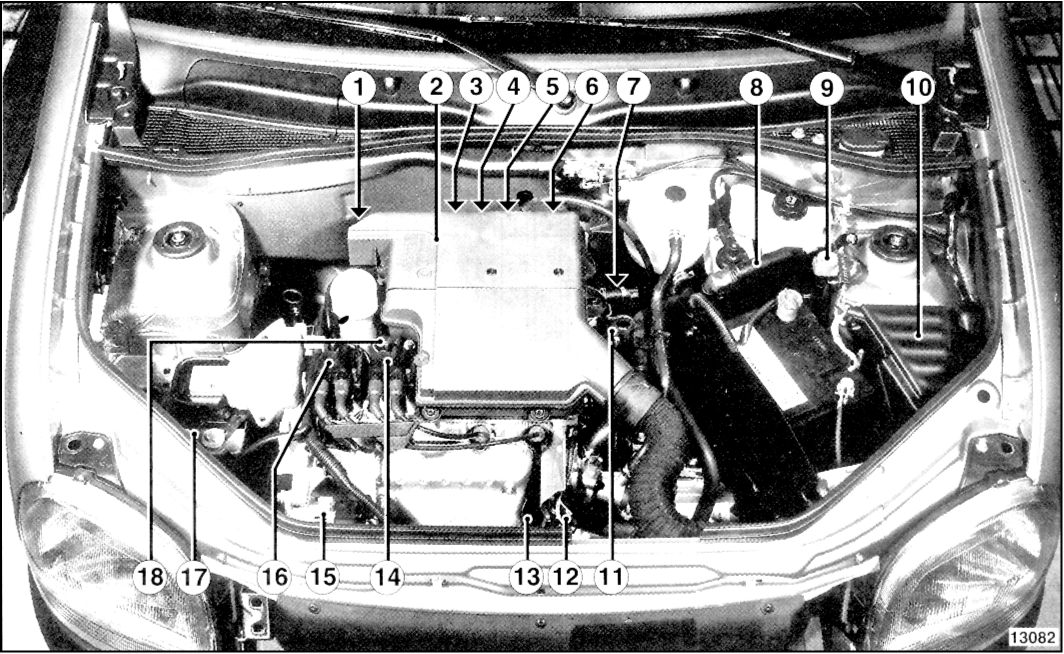

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

1 Электромагнитный клапан рекуперации паров топлива

2 Воздушный фильтр

3 Датчик детонации

4 Датчик абсолютного давления

5 Шаговый электродвигатель регулятора холостого хода

6 Потенциометр положения дроссельной заслонки

7 Датчик температуры воздуха

8 Компьютер впрыска

9 Инерционный выключатель

10 Реле топливного насоса

11 Датчик ВМТ

12 Датчик температуры охлаждающей жидкости

13 Кислородный датчик

14 Катушка зажигания цилиндров 2-3

15 Реле давления усилителя рулевого управления

16 Катушка зажигания цилиндров 1-4

17 Абсорбер топливных паров

18 Конденсатор фильтра помехоподавления




8 Компьютер впрыска

9 Инерционный выключатель

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

4 Датчик абсолютного давления

5 Потенциометр положения дроссельной заслонки

6 Шаговый электродвигатель регулятора холостого хода

7 Датчик температуры воздуха

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

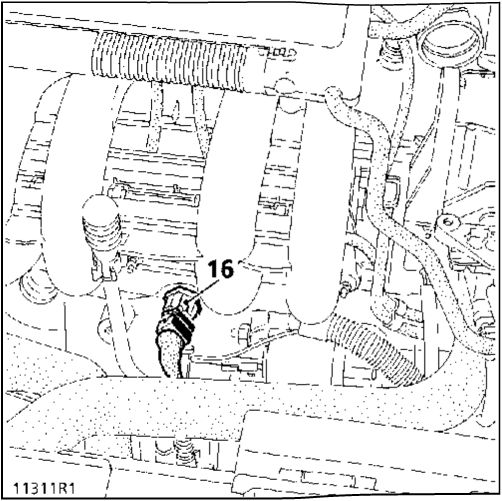

16 Датчик детонации (момент затяжки: 2,5 даН-м)

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

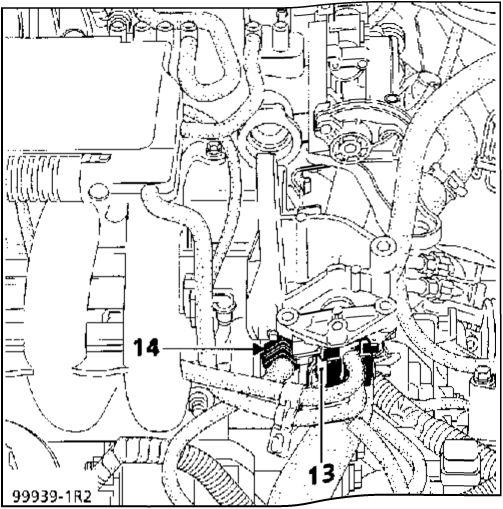

13 Электромагнитный клапан системы рекуперации паров топлива

14 Датчик температуры охлаждающей жидкости

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

1 Катушка зажигания

19 Конденсатор фильтра помехоподавления

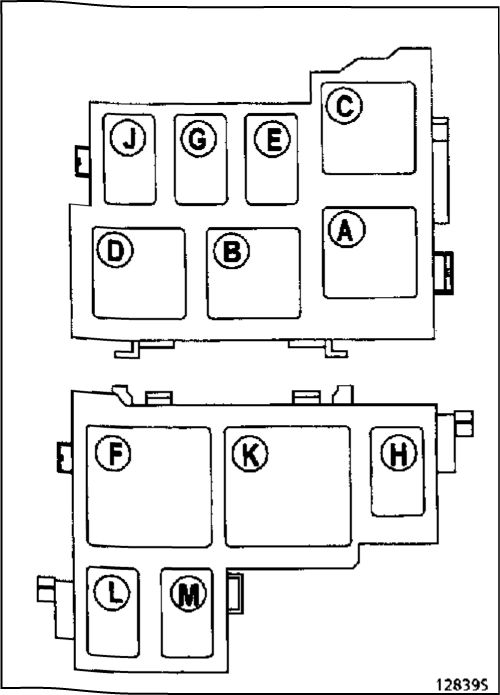

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

Н Реле блокировки К Реле топливного насоса

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

3 Кислородный датчик (момент затяжки: 5 даН-м)

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

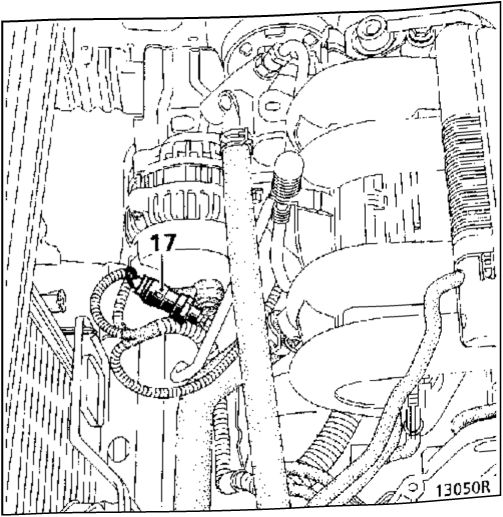

17 Реле давления усилителя рулевого управления

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

8 Компьютер впрыска

9 Инерционный выключатель

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

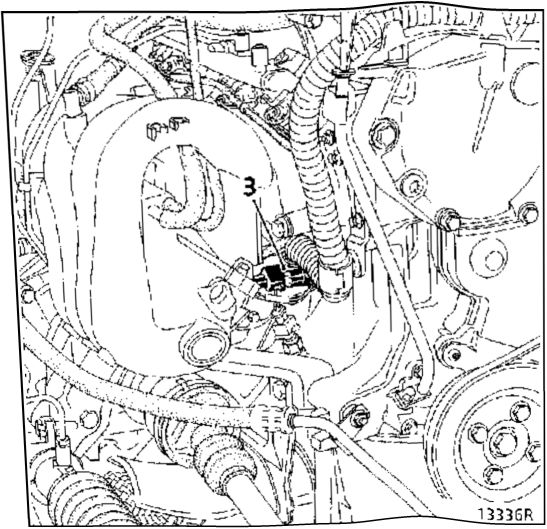

3 Датчик детонации (момент затяжки. 2,5 даН-м)

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

12 Датчик температуры охлаждающей жидкости

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

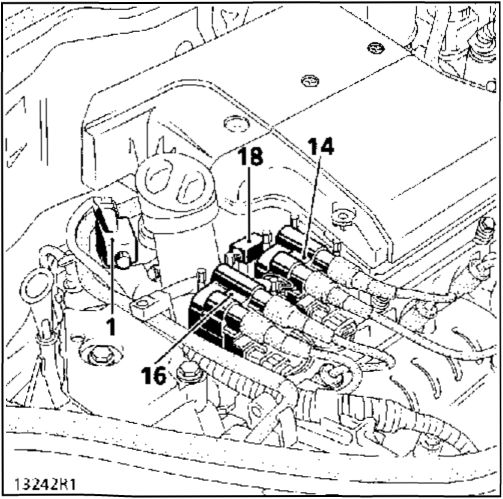

1 Электромагнитный клапан системы рекуперации паров топлива 14 Катушка зажигания цилиндров 2-3 16 Катушка зажигания цилиндров 1-4 18 Конденсатор фильтра помехоподавления

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

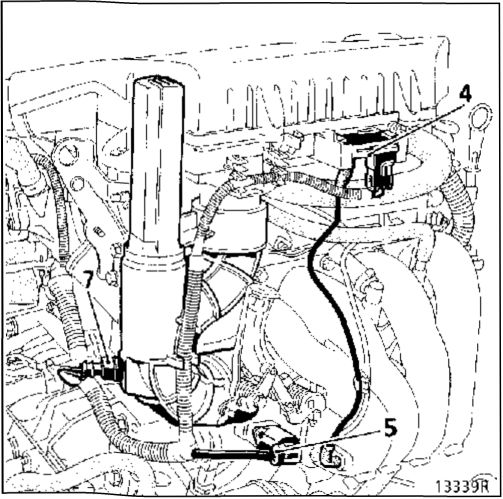

4 Датчик абсолютного давления

5 Шаговый двигатель регулятора холостого хода 7 Датчик температуры воздуха

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

6 Потенциометр положения дроссельной заслонки 11 Датчик ВМТ

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

13 Кислородный датчик (момент затяжки: 4,5 даН-м)

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

15 Реле давления усилителя рулевого управления

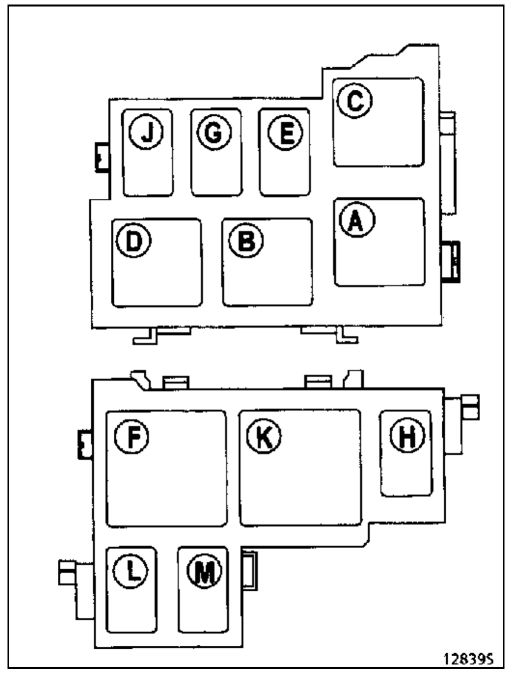

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007

К Реле группы электровентиляторов (опция с кондиционером)

L Реле топливного насоса М Реле группы электровентиляторов (опция без кондиционера) или малой скорости вращения электровентиляторов (опция с кондиционером)

2.  РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ Рено Кангу 1997-2007
