Стартер
ИДЕНТИФИКАЦИЯ
|
ДВИГАТЕЛЬ |
СТАРТЕР |
|
D7F |
VALEO D7 Е1 BOSCH 0001116001 |
|
E7J |
D6 RA 73 |
|
F8Q |
Bosch 0001108180 |
НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ Диагностическая станция OPTIMA 5800
ПРОВЕРКА СТАРТЕРА С ПОМОЩЬЮ ДИАГНОСТИЧЕСКОГО ПРИБОРА
Проверка стартера выполняется диагностической станцией OPTIMA 5800, которая замеряет напряжение аккумуляторной батареи и потребляемую силу тока во время работы стартера. В ходе проверки могут быть выявлены следующие неисправности:
- неисправность аккумуляторной батареи (напряжение падает при включении стартера);
- заедание стартера (потребляемый ток слишком велик);
- неисправность тягового реле (потребляемый ток слишком мал).
При выполнении измерений следует принять меры к предупреждению пуска двигателя автомобиля:
- двигатели D7F, E7J: отсоедините датчик частоты вращения (он находится на картере сцепления);
- двигатель F8Q: отсоедините разъем отсечного электромагнитного клапана ТНВД и изолируйте разъем.
ПРИМЕЧАНИЕ:
- разомкнутая цепь датчика частоты вращения коленчатого вала двигателя или зажигания обуславливает сигнал отказа, который заносится в память компьютера впрыска; необходимо стереть запись сигнала с помощью переносного прибора XR25 (см. главу «Система впрыска»);
- если автомобиль оснащен противоугонной системой, то достаточно запереть двери с помощью пульта дистанционного управления.
СНЯТИЕ
Установите автомобиль на подъемник и отключите аккумуляторную батарею.
Отсоедините электрические разъемы стартера.
Выверните два болта крепления стартера. УСТАНОВКА
Выполните установку в порядке, обратном снятию.
Двигатель E7J
СНЯТИЕ
Установите автомобиль на двухстоечный подъемник.
Снимите:
- аккумуляторную батарею;
- кронштейн компьютера впрыска, отсоединив 55-контактный разъем и разъем инерционного выключателя;

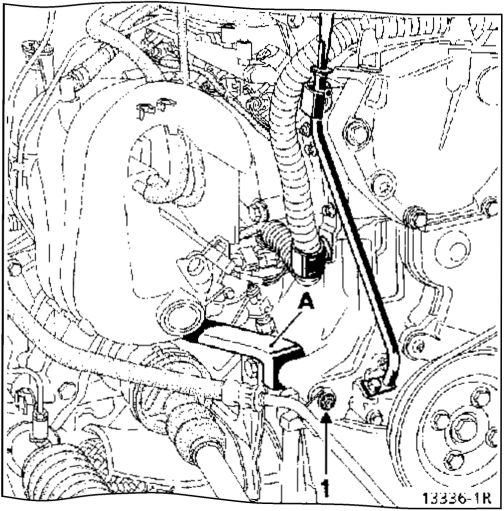

- гайку крепления (1)трубопровода усилителя рулевого управления и кронштейна (А)'
- переднее правое колесо;
- штифт приводного вала, используя стержни В. Vi. 31-01;
- верхний болт крепления амортизаторной стойки к поворотному кулаку и ослабьте затяжку нижнего болта.
Отведите в сторону поворотный кулак и отсоедините приводной вал от коробки передач
Отсоедините провода от стартера, выверните болты крепления и извлеките снизу стартер.
УСТАНОВКА
Произведите установку в порядке, обратном снятию.

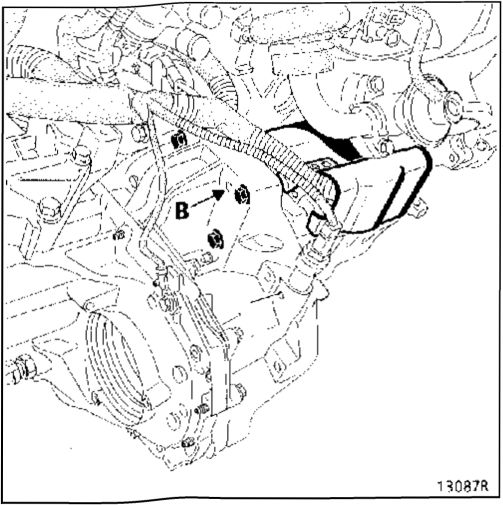

Убедитесь в наличии центрирующей втулки, которая должна находится в точке (В).
Двигатель F8Q
СНЯТИЕ
Установите автомобиль на двухстоечный
подъемник.
Снимите:
- воздухозаборный патрубок воздушного фильтра;
- аккумуляторную батарею;

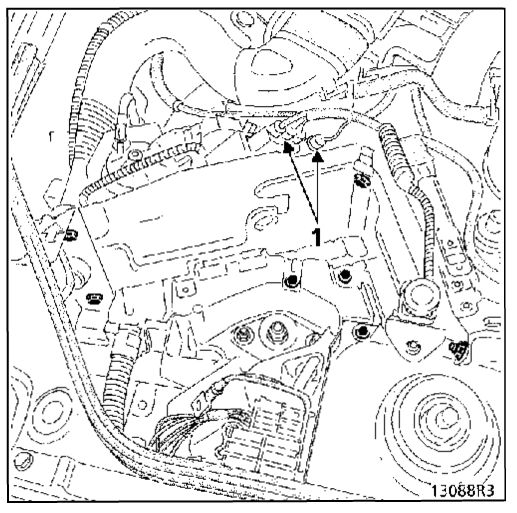

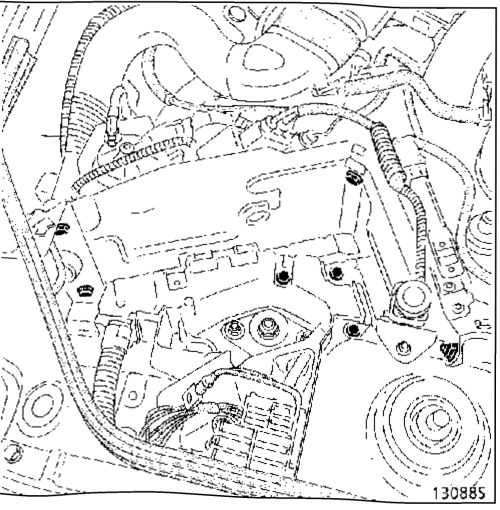

- болты крепления кронштейна компьютера, а также разъемы (1), затем отведите в сторону кронштейн компьютера вместе с фильтром дизельного топлива;

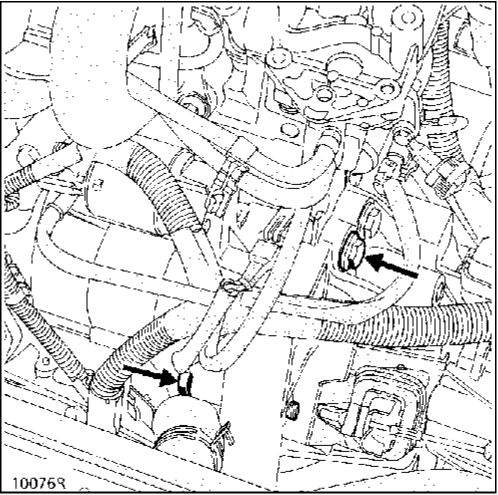

- болты крепления стартера и теплоотражающий щиток (А);
- разъемы стартера;
- стартер.
УСТАНОВКА
Выполните установку в порядке, обратном снятию
Проверьте наличие центрирующей втулки, которая должна находиться в точке
