Замена регулировочных шайб
НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

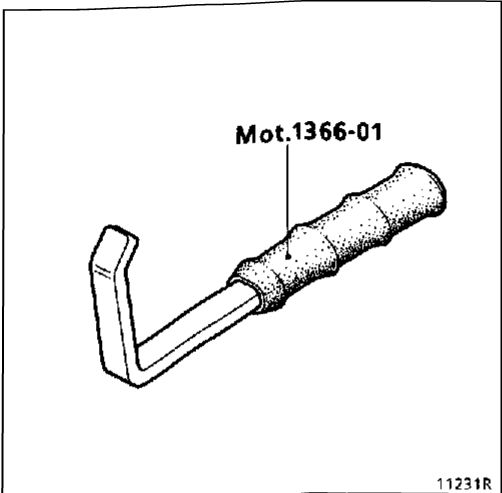

Mot. 1366-01 Приспособление для замены регулировочных шайб толкателей клапанов (из комплекта Mot. 1366)
|
Моменты затяжки (даН-м) |
|
|
Шпильки крепления коллекторов на |
1 |
|
головке блока цилиндров Гайка шпильки крепления коллекторов |
2,7 |
|
на головке блока цилиндров Болт крепления кронштейна на |
2,5 |
|
впускном коллекторе Болт крепления кронштейна на блоке |
2,5 |
|
цилиндров |
|
Установите автомобиль на двухстоечный подъемник.
Отсоедините аккумуляторную батарею.
ПРОВЕРКА ЗАЗОРОВ В МЕХАНИЗМЕ ПРИВОДА КЛАПАНОВ
Снимите воздушный фильтр, а также крышку головки цилиндров.

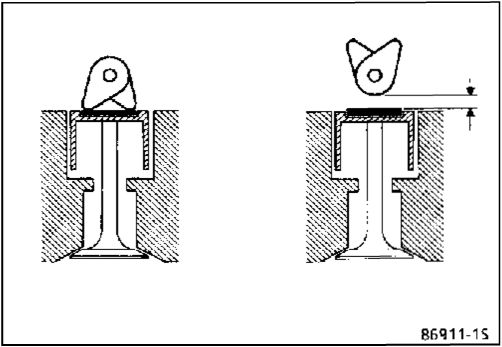

Установите клапаны проверяемого цилиндра в положение окончание такта выпуска - начало такта впуска и проверьте зазор между кулачками распределительного вала и регулировочными шайбами.
Сравните оба полученных значения с номинальными значениями, замените соответствующие регулировочные шайбы.
Регулировочные значения зазоров (в мм), на холодном двигателе:
|
- Впускные клапаны: |
0,10 |
|
- Выпускные клапаны: |
0,25 |
Для выполнения этой операции следует снять впускной и выпускной коллекторы (см. главу 12 «Впускной и выпускной коллекторы»).
Установите проверяемый клапан в положение полного открытия (проворачивая коленчатый вал в направлении вращения).

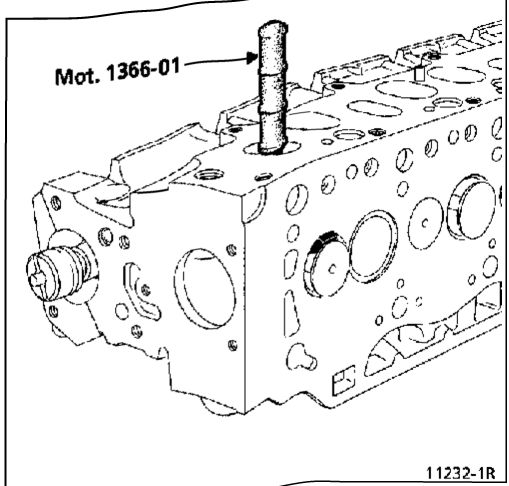

Вставьте приспособление Mot. 1366-01 в канал проверяемого клапана.
Для впускных клапанов
Проворачивайте коленчатый вал в направлении вращения, пока клапан не упрется в приспособление Mot. 1366-01 (поворот распределительного вала на угол 90° от положения полного открытия).
Для выпускных клапанов
Проворачивайте коленчатый вал только в направлении, обратном рабочему направлению вращения (чтобы не произошло заклинивания двигателя), пока клапан не упрется в приспособление Mot. 1366-01 (поворот распределительного вала на угол 90° от положения полного открытия).
Извлеките регулировочную шайбу с помощью отвертки и магнитного стержня.

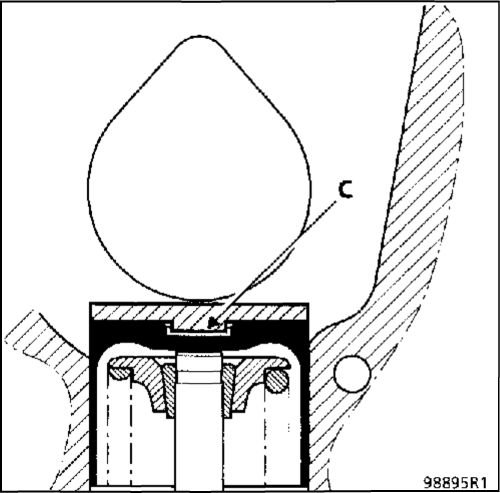

ПРИМЕЧАНИЕ. Во время установки регулировочной шайбы следует удалить масло, скопившееся на дне расточки (С) для толкателя.
УСТАНОВКА
