Натяжение приводных ремней
НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ Mot. 1273 Прибор для контроля натяжения ремня
А Измерительный блок В Приемный блок с дисплеем С Соединительный кабель D Пластинка для контрольной тарировки
Принцип работы прибора
Измерительный блок с помощью ручки (1) регулятора нажимного устройства (2) и наружных лапок (3) придает ремню постоянный прогиб.
Силу реакции ремня измеряют с помощью контрольной пластины (4), снабженной тензодатчиками.
Растяжение тензодатчиков приводит к изменению их сопротивления. Это изменение, преобразованное прибором, отображается на дисплее в единицах SEEM (US).
Тарировка прибора
Прибор отрегулирован заводом-изготовителем, однако каждые шесть месяцев необходимо производить контрольную проверку его показаний.
Способ измерения
Установка на ноль:
- включите питание прибора (кнопка Е) при положении ручки (1) снизу измерительного блока,
- если на дисплее высвечивается 0, то прибор можно считать готовым к работе,
- при отсутствии показаний на дисплее проверьте состояние батарейки прибора с номинальным напряжением 9 В,
- если на дисплее высвечивается величина, отличная от 0, установка на 0 осуществляется вращением винта (F).
Проверка тарировки
Включите питание прибора (кнопка Е).

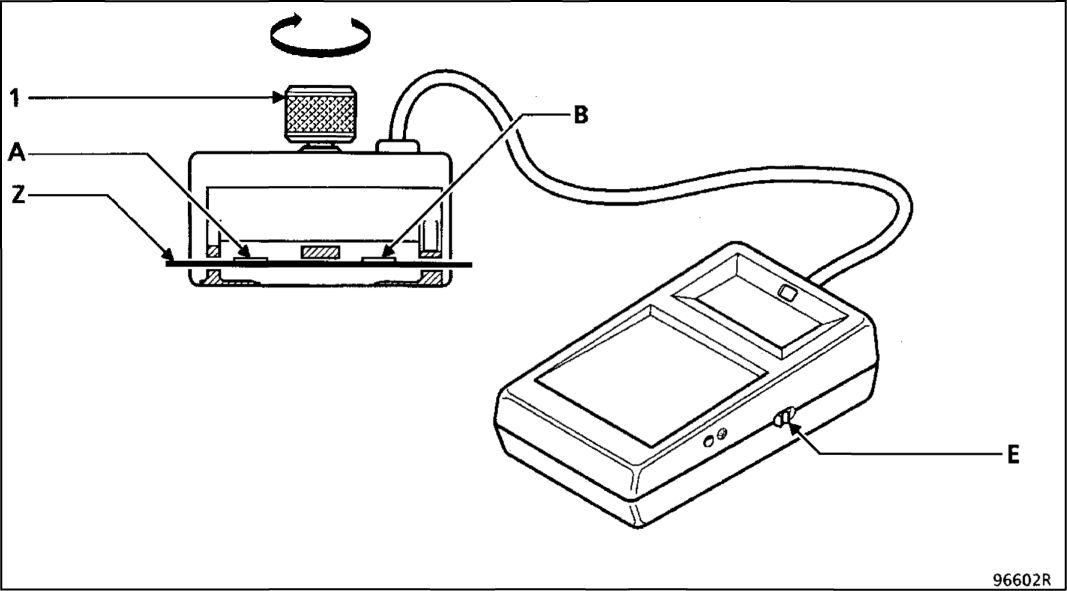

Поместите эталонную пластину (Z) в измерительный блок, как показано на рисунке (гравированными контрольными метками вверх, (А) — минимальная величина, (В) — максимальная величина).
Заверните ручку (1) регулятора нажимного устройства до третьего щелчка, подготовив тем самым прибор к работе.
Удостоверьтесь, что на дисплее высвечивается величина X, находящаяся между величинами А и В (А < X < В).
ПРИМЕЧАНИЕ: На практике может возникнуть необходимость в проведении нескольких замеров для получения требуемого значения. Если после нескольких попыток правильная величина так и не получена, то обратитесь к специалистам фирмы SEEM.
ПРИМЕЧАНИЕ: Каждый прибор имеет свою эталонную пружинящую пластинку и они не взаимозаменяемы.
1 Ручка регулятора с накаткой (нажимное
устройство).
А и В Контрольные метки эталонной пластинки. Z Эталонная пластинка.
Фирма SEEM
Обращайтесь в местное представительство за дальнейшей информацией.
ОБЩИЕ ПРАВИЛА
- никогда не устанавливайте повторно снятый ремень, замените его,
- не увеличивайте натяжение ремня, если величина натяжения находится между установочным значением и минимальным эксплутационным значением,
- если в ходе проверки будет установлено, что натяжение ремня ниже минимального эксплутационного значения, ремень следует заменить.
