Рено Кангу. ПОДЪЕМ АВТОМОБИЛЯ




ПОДЪЕМ АВТОМОБИЛЯ

Подъемники

При подъеме Катковым домкратом обязательно установите автомобиль на специальные подпорки.

Запрещено устанавливать домкрат под рычаги передней подвески или балку V-образного профиля заднего моста.

В зависимости от типа каткового домкрата используйте втулки Cha. 408-01 или Cha. 408-02 для установки проставки Cha. 280-02.

При подъеме передней или задней части автомобиля устанавливайте катковый домкрат в местах, предусмотренных для установки штатного домкрата.

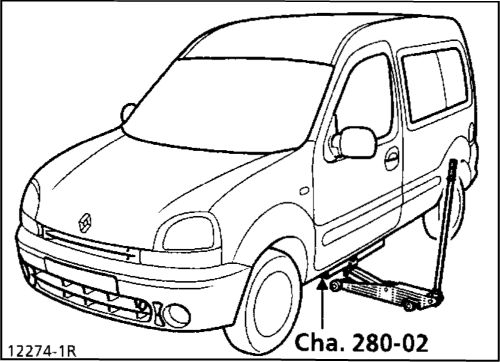

УСТАНОВКА КАТКОВОГО ДОМКРАТА ПОД ПОРОГИ КУЗОВА

Используйте проставку Cha. 280-02.

Устанавливайте домкрат под наружной панелью порога на уровне передней двери.

Следите за правильным положением ребра порога в пазу проставки.

4.  ПОДЪЕМ АВТОМОБИЛЯ Рено Кангу 1997-2007

УСТАНОВКА АВТОМОБИЛЯ НА ПОДПОРКИ

Подпорки устанавливайте только в указанных ниже местах:

- под усилители, предусмотренные под штатный домкрат;

- под площадки, расположенные позади усилителей.

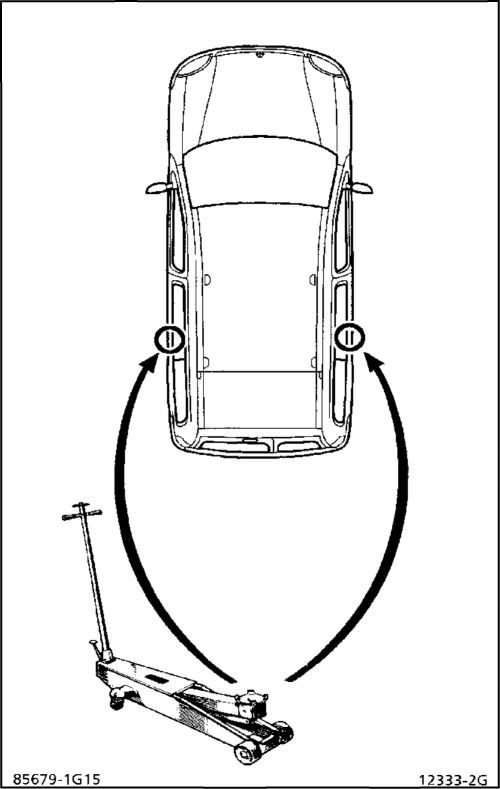

Для подъема задней части автомобиля и установки подставок домкрат необходимо устанавливать сбоку автомобиля.

4.  ПОДЪЕМ АВТОМОБИЛЯ Рено Кангу 1997-2007

МЕРЫ БЕЗОПАСНОСТИ

1 - ПРИ СНЯТИИ АГРЕГАТОВ

Во всех случаях запрещено устанавливать автомобиль на двухстоечный подъемник при

возможности использования четырехстоечного подъемника.

Если использование 4-стоечного подъемника невозможно, то следует устанавливать лапы подъемника в местах, предусмотренных для установки штатного домкрата.

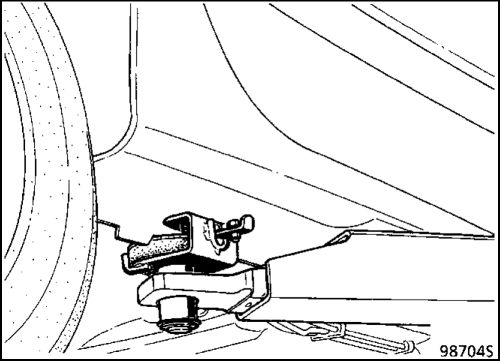

УСТАНОВКА ЛАП ПОД ПЕРЕДНИЕ УСИЛИТЕЛИ, ПРЕДУСМОТРЕННЫЕ ПОД ШТАТНЫЙ ДОМКРАТ

4.  ПОДЪЕМ АВТОМОБИЛЯ Рено Кангу 1997-2007

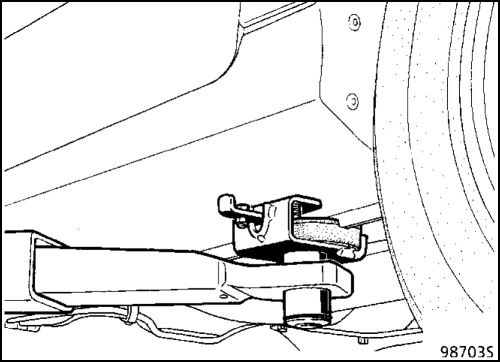

УСТАНОВКА ЛАП ПОД ЗАДНИЕ УСИЛИТЕЛИ, ПРЕДУСМОТРЕННЫЕ ПОД ШТАТНЫЙ ДОМКРАТ

4.  ПОДЪЕМ АВТОМОБИЛЯ Рено Кангу 1997-2007

В обязательном порядке устанавливайте лапы только в местах, предусмотренных для штатного домкрата. Они должны зафиксироваться в вырезах ребер панелей порогов.

2 - ПРИ СНЯТИИ-УСТАНОВКЕ СИЛОВОГО АГРЕГАТА

В данном случае следует обязательно закрепить кузов к лапам 2-стоечного подъемника с помощью специальных захватов ниже указанных типов:

фирмы FOG

каталожный номер 449 8111-449 8411 или

фирмы CHEMICO, каталожный номер 39 2550 0001

или фирмы SCHENCH, каталожный номер 776 684.







БУКСИРОВКА АВТОМОБИЛЯ




БУКСИРОВКА АВТОМОБИЛЯ

Автомобили всех типов

БУКСИРОВКА АВТОМОБИЛЯ ДОЛЖНА ПРОИЗВОДИТЬСЯ В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ В СТРАНЕ ПДД.

ЗАПРЕЩЕНО ЗАКРЕПЛЯТЬ БУКСИРОВОЧНЫЙ ТРОС ЗА ПРИВОДНЫЕ ВАЛЫ.

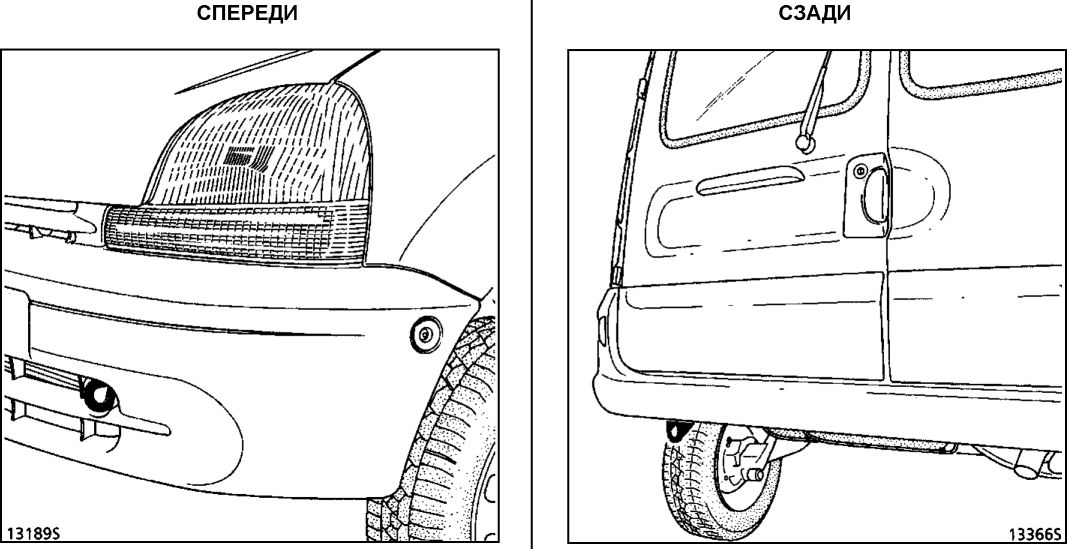

Буксировочные проушины используются только для буксировки автомобиля по дорогам. Запрещено использовать их для извлечения автомобиля из кювета или иных подобных действий, а также для подъема автомобиля тем или иным способом.

5.  БУКСИРОВКА АВТОМОБИЛЯ Рено Кангу 1997-2007

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Упаковка материалов

НАИМЕНОВАНИЕ

УПАКОВКА

СКЛАДСКОЙ №

СМАЗКИ

• MOLYKOTE «BR2»

для опор поворотных кулаков, направляющей втулки выжимного подшипника, рабочих поверхностей вилки сцепления, шаровых опор нижних рычагов, картера рулевого механизма, шлицевых хвостовиков приводных валов

банка,1 кг

77 01 421 145

• MOLYKOTE «33 Medium»

для игольчатых подшипников трубчатой балки заднего моста, втулки штанги стабилизатора

тюбик, 100 г

77 01 028 179

• ANTI-SEIZE

(высокотемпературная смазка) турбина наддува двигателя и т. д.

тюбик, 80 мл

77 01 422 307

• «MOBIL CVJ» 825 Black star или MOBIL EXF57C

для шарниров приводных валов

пакет, 180 г

77 01 366 100

• МНОГОФУНКЦИОНАЛЬНАЯ СМАЗКА

датчик колеса

аэрозольный баллон

77 01 422 308

ГЕРМЕТИКИ




• Perfect-seal «LOWAC»

жидкий герметик для прокладок

тюбик, 100 г

77 01 417 404

• Мастика

для герметизации соединений выпускной системы

банка, 1,5 кг

77 01 421 161

• RHODORSEAL 5661

тюбик, 100 г

77 01 421 042 77 01 404 452

• HARDENER KIT (RHODORSEAL 5661)

для уплотнения боковых крышек подшипников

набор

77 01 421 080

• AUTO joint blue

уплотнительная паста

тюбик, 100 г

77 01 396 227

НАИМЕНОВАНИЕ

УПАКОВКА

СЕРИЙНЫЙ №

ГЕРМЕТИКИ

• AUTO joint grey

тюбик, 100 г

77 01 422 750

герметик






• LOCTITE 518

шприц, 24 мл

77 01 421 162

герметик картера коробки передач






• Leak detector (средство для обнаружения утечек)

аэрозольный баллон

77 11 143 071

КЛЕИ

• «LOCTITE-FRENETANCH»

для фиксации и откручивания винтов

флакон, 24 мл

77 01 394 070

• LOCTITE-FRENBLOCK

обеспечивает фиксацию винтов

флакон, 24 мл

77 01 394 071

• LOCTITE SCELBLOC

для фиксации подшипников

флакон, 24 мл

77 01 394 072

• LOCTITE AUTOFORM

для фиксации маховика на коленчатом валу

флакон, 50 мл

77 01 400 309

СМАЗЫВАЮЩИЕ ОЧИСТИТЕЛИ




• «NETELEC»

устраняет заедание, смазывает

аэрозольный баллон, 150 г

77 01 408 464

• Очиститель карбюратора

аэрозольный баллон, 300 г

77 11 171 437

• Очиститель инжекторов

банка, 355 мл

77 01 423 189

• Высококонцентрированное средство для устранения заедания

аэрозольный баллон, 500 г

77 01 408 466

• «DECAPJOINT» (FRAMET) для очистки прокладок алюминиевых головок блока

аэрозольный баллон

77 01 405 952

• Очиститель тормозов

аэрозольный баллон, 400 г

77 11 170 801

НАИМЕНОВАНИЕ

РАСФАСОВКА

КАТАЛОЖНЫЙ НОМЕР

ЛАКИ

. «CIRCUIT PLUS»

лак для ремонта токопроводящих нитей обогревателя заднего стекла

Флакон

77 01 421 135

• «CONTACT PLUS»

лак для ремонта контактов обогревателя заднего стекла

Набор

77 01 422 752




ТОРМОЗНЫЕ ЖИДКОСТИ

• Тормозная жидкость DOT4

бутылка, 0,5 л

77 01 421 940
