Рено Дастер (2016+). ПРЕДОХРАНИТЕЛИ - часть 1
Плавкие предохранители в салоне
При неисправности одного из электроприборов, прежде всего, проверьте
соответствующие предохранители.

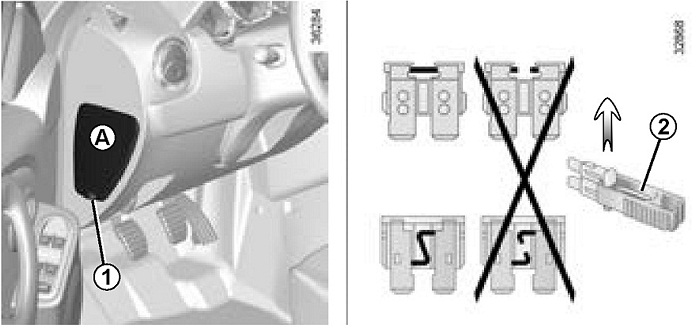

Отсоедините крышку А, используя выемку 1.
В зависимости от комплектации автомобиля, для определения
предохранителей следует воспользоваться этикеткой на задней стороне
лючка А или же информацией, представленной на следующих страницах.
В соответствии с местным законодательством и из предосторожности
приобретите на сервисной станции компании-производителя запасной набор с
комплектом ламп и предохранителей.
Зажим 2
Извлеките предохранитель с помощью зажима 2, расположенного на тыльной
стороне лючка А.
Чтобы извлечь предохранитель из пинцета, сдвиньте его в сторону (как
показано на рисунке).
Свободные гнезда для предохранителей использовать не рекомендуется.
Проверьте соответствующий предохранитель и при
необходимости замените его обязательно новым, имеющим тот же номинал.
Предохранитель с большим значением номинального тока может вызвать
перегрев электрической сети (риск возникновения пожара) в случае
чрезмерного потребления электрической энергии оборудованием.

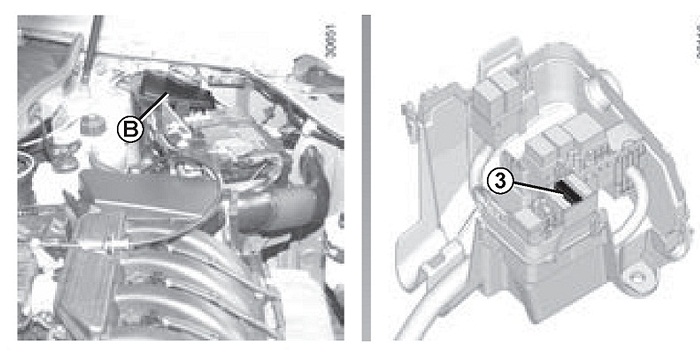

Плавкие предохранители в моторном отсеке В
Некоторые системы защищены предохранителями, находящимися в моторном
отсеке в блоке В.
Тем не менее, ввиду затрудненного доступа рекомендуем Вам обращаться для
замены этих предохранителей на сервисную станцию компании-производителя.
Особенности автомобилей с ГБО
Специальный предохранитель для прерывания работы ГБО 3 находится в блоке
В.

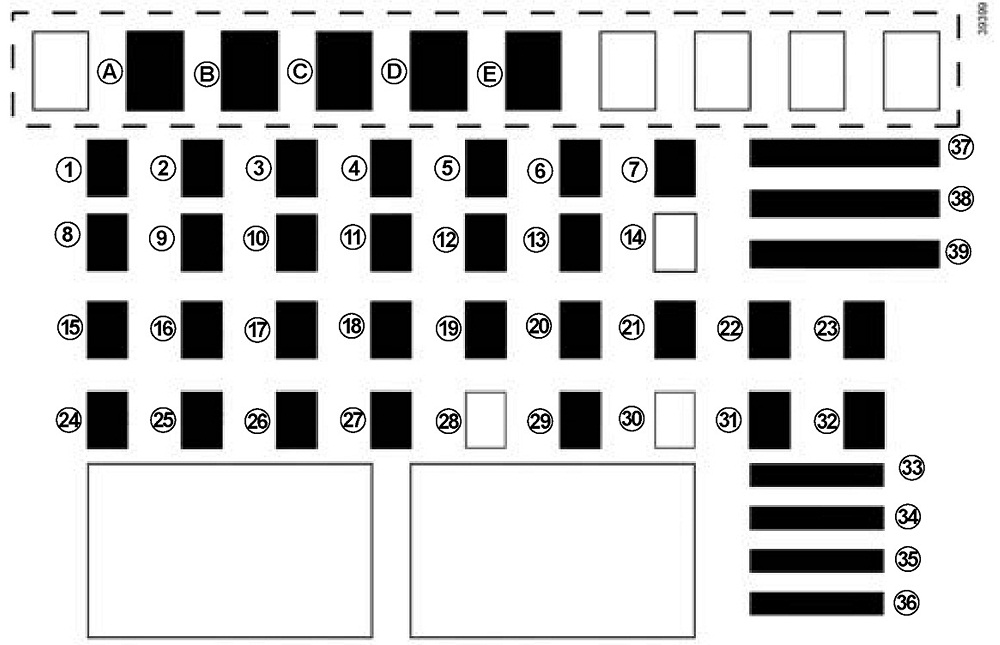

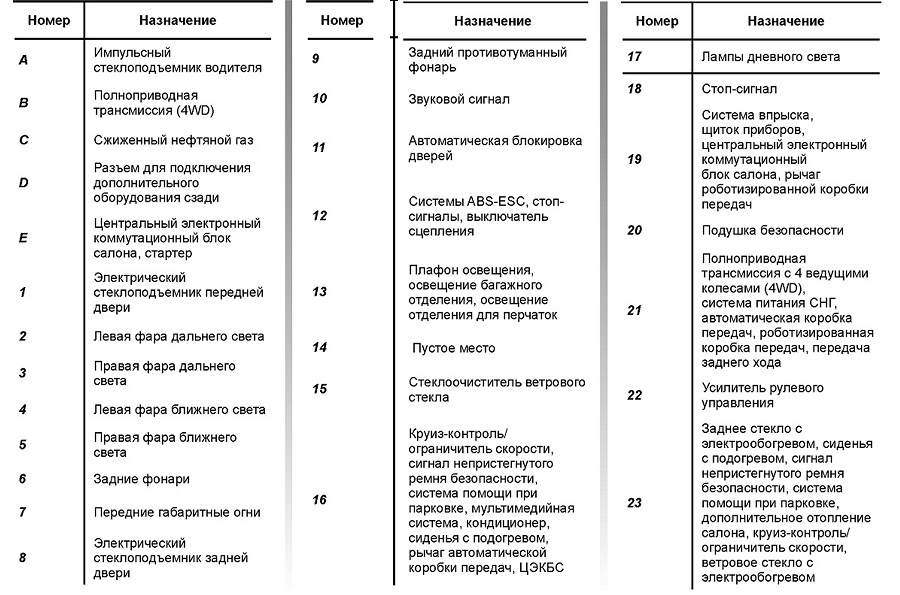

Назначение предохранителей в салоне,
автомобили с левосторонним рулевым управлением
(наличие предохранителей ЗАВИСИТ ОТ СТЕПЕНИ ЭЛЕКТРООСНАЩЕННОСТИ
АВТОМОБИЛЯ)
Номер |
Назначение |
|
24 |
ЦЭКБС
(Центральный электронный коммутационный блок салона) |
|
25 |
ЦЭКБС
(Центральный электронный коммутационный блок салона) |
|
26 |
Указатели
поворотов |
|
27 и 29 |
Подрулевые
переключатели |
|
28 |
Не используется |
|
30 |
Не используется |
|
31 |
Щиток приборов |
|
32 |
Радиоприемник,
панель управления кондиционером салона, вентиляция салона,
разъем для подключения дополнительного оборудования сзади |
|
33 |
Прикуриватель |
|
34 |
Диагностический
разъем и разъем для аудиосистемы |
|
35 |
Зеркало заднего
вида с подогревом |
|
36 |
Наружные зеркала
заднего вида с электроприводом |
|
37 |
Центральный
электронный коммутационный блок салона, стартер |
|
Номер |
Назначение |
38 |
Стеклоочиститель
ветрового стекла |
39 |
Вентиляция салона
автомобиля |
В соответствии с местным законодательством и из
предосторожности приобретите на сервисной станции компании-производителя
запасной набор с комплектом ламп и предохранителей.
