Renault Symbol.
Спинка заднего сиденья. Снятие и установка
– снимите коврик в багажном отделении; |
|

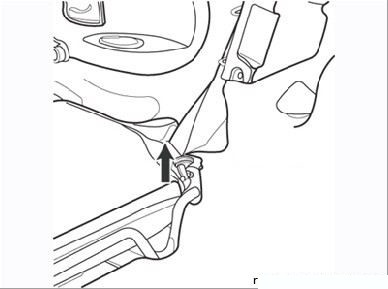

Рисунок 9.88.
Отсоединение опорной оси спинки заднего сиденья
из гнезда в колесной арке |
|
|
– высвободите с каждой стороны опорную ось спинки сиденья из
гнезда в колесной арке (Рисунок
9.88); |
|

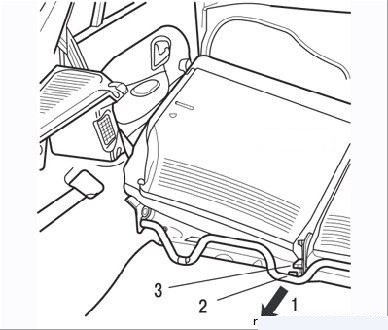

Рисунок 9.89.
Крепление спинки заднего сиденья: 1 – вилка; 2 –
удерживающий выступ; 3 – болт крепления вилки |
|
|
– выверните болт 3 крепления центральной вилки и снимите вилку 1
с удерживающего выступа 2, закрепленного на полу (Рисунок
9.89); |
– высвободите спинку заднего сиденья. |
Установка проводится в порядке, обратном снятию. |
