Renault Symbol.
Замена заднего стекла
Снятие

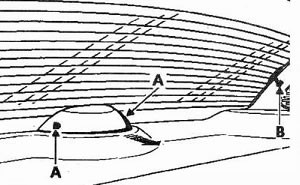

1. Движением от стекла снимите крышку верхнего стоп-сигнала, нажав на
боковые фиксаторы крышки (А).
2. Снимите кронштейн стоп-сигнала.
3. Отсоедините разъем (В) подогревателя заднего стекла.
4. Через проем в багажном отделении отсоедините и снимите нижние
регулировочные упоры (С).
5. Наклейте вокруг стекла ленту для защиты окра- шенной поверхности
двери.
6. Проткните герметик стекла и протащите струну среза герметика. Срежьте
герметик и снимите стекло.
Установка
Примечание: Инструкции по применению герметика стекла приведены в
информационном листке изготовителя герметика.
1. На расстоянии X = 110 мм от края крыши приклейте ограничители (D) и
установите нижние регулировочные упоры (С).
Примечание:
- Нижние регулировочные упоры (С) повторно не устанавливать.
- Перед нанесением грунтовки под герметик (Е) рекомендуем наклеить
защитную ленту на поверхность (F).
1 - Крыша, 2 - Стекло, 3 - Потолочная панель, 4 - Герметик.
2. После приклейки стекла оно должно быть слегка ниже окружающих
панелей. Зазор между стеклом и панелями должен быть примерно равным по
всему периметру.
