Renault Symbol. Решётка капота и молдинги дверей - снятие

Молдинги дверей

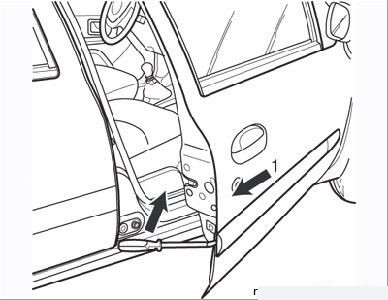

Рисунок 9.18. Накладка двери декоративная: стрелка 1 – направление снятия

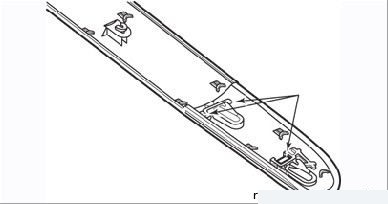

Рисунок 9.19. Фиксаторы накладки передней двери

Защитите кант двери от повреждений. Вставьте приспособление Car. 1597, затем нажмите на него таким образом, чтобы извлечь накладку (Рисунок 9.18). С помощью небольшой отвертки отсоедините три фиксатора, затем снимите заводской знак (Рисунок 9.19).

Накладка задней двери

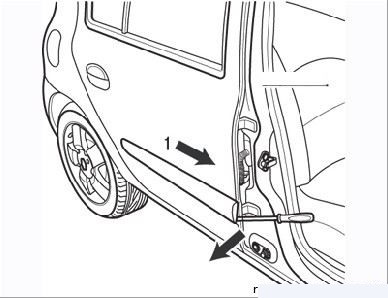

Рисунок 9.20. Накладка задней двери: стрелка 1 – направление снятия

Защитите кант двери от повреждений. Вставьте приспособление Car. 1597, чтобы отсоединить накладку в нижней части, затем вытолкните ее по направлению к передку автомобиля (Рисунок 9.20).

Установка декоративных накладок

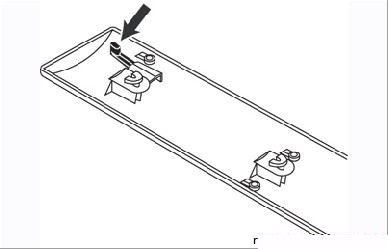

Рисунок 9.21. Фиксатор боковой накладки двери

Перед установкой накладок необходимо немного переместить фиксатор, чтобы обеспечить блокировку накладки (Рисунок 9.21).

Снятие решётки капота

решетка капота

Снятие левой части

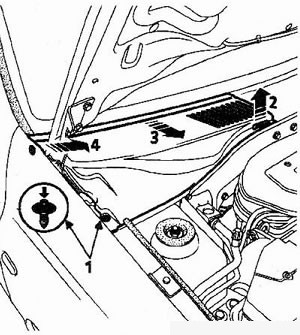

1. С помощью отвертки Тогх 10 (или 20) нажмите на центральный папец пистона (1) и протолкните палец примерно на 5 мм.
2. Снимите пистоны крепления решетки.
3. Освободите решетку из фиксаторов (2).
4. Освободите решетку из фиксаторов (3) в поперечине проема ветрового стекпа.

5. Снимите решетку с направляющих пальцев (4).

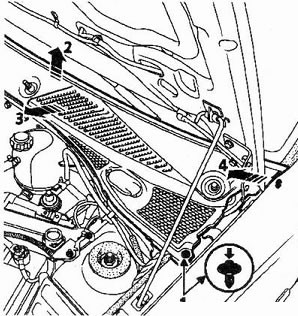

Снятие правой части
1. Снимите левую часть решетки капота.
2. Снимите правую часть аналогично левой.

Замена фиксаторов решетки
Приподнимите стопорное кольцо (1) и поверните фиксатор (2) на четверть оборота.

Для приведения пистонов крепления решетки в рабочее состояние вытолкните палец пистона примерно на 5 мм. Фиксация пистона происходит при установке пальца заподлицо с головкой пистона.
