Renault Symbol. Разборка переднего бампера

1. Освободите разъем противотуманных фар.
2. Отверните пинты крепления и снимите противотуманные фары.
3. Отстегните шесть клипс (Н) крепления решетки радиатора, снимите решетку.

разборка бампера

4. Освободите из трех клипс опору противотуманной фары.
5. Снимите опору поддержки пучка проводов.

6. Отсоедините две клипсы (I) и шесть клипс (J) и снимите поглотитель энергии столкновения.

7. Отверните два болта крепления эмблемы Renault, снимите эмблему.
8. Снимите две боковые и одну центрапьную накладки. отверните гайку (L) и снимите форсунку омывателя фар.

9. Отсоедините клипсы и снимите каркас.

10. Отстегните клипсы (М) и (N), снимите аэродинамическую накладку.

11. Сборка проводится в обратном порядке. При установке опор противотуманной фары используйте специальные клещи крепления клипс Саг. 1521.

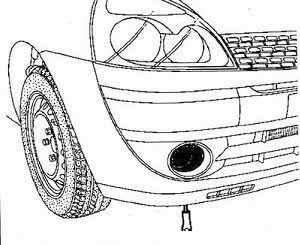

12. Регулировка противотуманных фар проводится после установки с помощью отвертки.

Установка форсунок омывателя

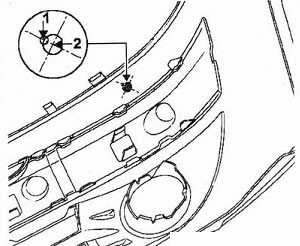

Перед покраской просверлите панель бампера под установку форсунок омывателя фар.

Диаметр направляющего отверстия (1) 3 мм. Отверстие (2) сначала выполняется диаметром 3 мм,
затем доводится до нужного размера конической разверткой.
Установите форсунку через шайбу и прокпадку. Затяните гайку крепления.
