Renault Symbol. Бампер передний - снятие
|
|
Снятие: |
| – на автомобиле, оборудованном противотуманными фарами, отсоедините провод от отрицательной клеммы аккумуляторной батареи; |
| – для удобства работы установите автомобиль на подъемник или поднимите его переднюю часть, снимите передние колеса и подведите опоры под кузов; |
| – снимите грязезащитные щитки в арках колес; |
|

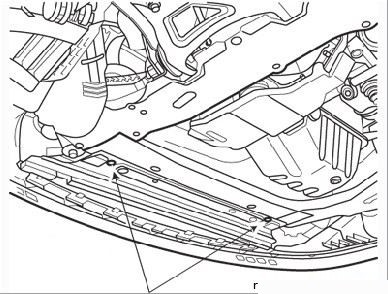

| – выверните снизу два болта нижнего крепления бампера (Рисунок 9.4); |
|
| – снимите три держателя и выверните два болта (Рисунок 9.5) с правой и с левой стороны; |
|

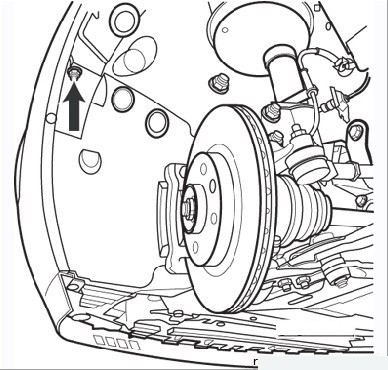

| – выверните боковые болты (Рисунок 9.6); |
|
|

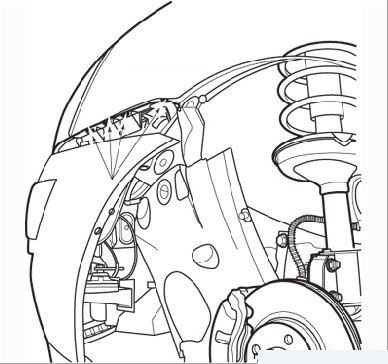

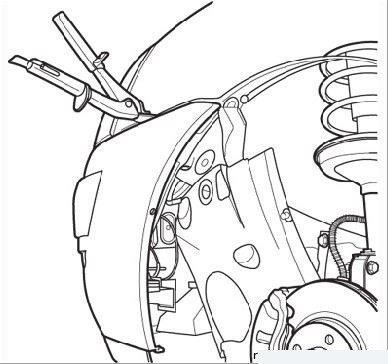

| – вставьте в щель между крылом и бампером приспособление для снятия держателей облицовок (Рисунок 9.7), защитив лакокрасочное покрытие (тканью или липкой лентой) крыла и бампера, нажмите на приспособление и осторожно потяните за бампер вниз, пока не освободите его от четырех фиксаторов (Рисунок 9.8); |
|
| – снимите два пружинных фиксатора (Рисунок 9.9); |
| – отсоедините (если установлены) шланги от трубок форсунок омывателей фар и разъёмы противотуманных фар; |
| – вдвоем с помощником отсоедините бампер от автомобиля. |
|
| Установка бампера проводится в порядке, обратном снятию. Перед началом установки бампера убедитесь в наличии центрирующей направляющей (Рисунок 9.10), обеспечивающей правильное расположение бампера. |
| Подсоедините шланги омывателя фар и соедините контактный разъем противотуманных фар. |
Снятие бампера - Тип 2
Снимите:

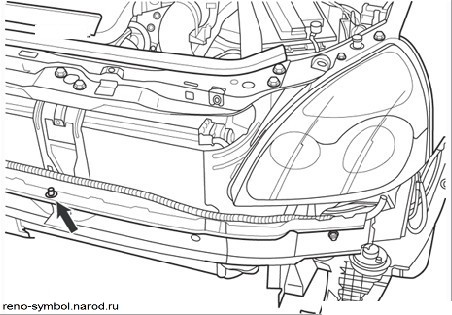

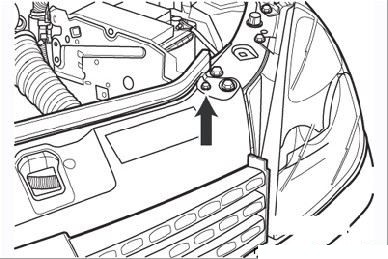

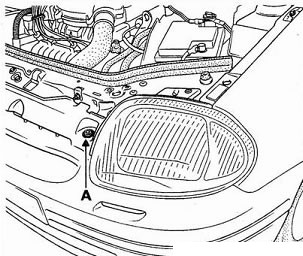

- два болта верхнего крепления (А),

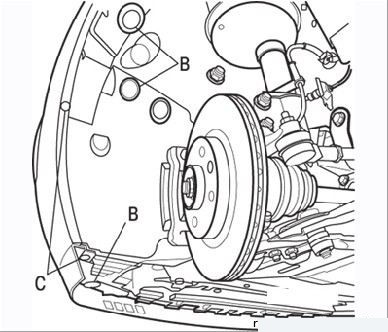

- елочные фиксаторы (В) подкрылка,
- два болта крепления (С).
Снимите:
- два болта бокового крепления (D),
- болты нижнего крепления (Е).
Переместите бампер к передней части автомобиля (1). чтобы освободить его
от боковых установочных
направпяющих.
Приподнимите бампер в области верхних креплений (2).
Снимите бампер, удерживая его отодвинутым по бокам (3).
