Renault Symbol. Стеклоочиститель задний

Снятие:

– убедитесь, что мотор очистителя находится в положении фиксированной остановки;

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

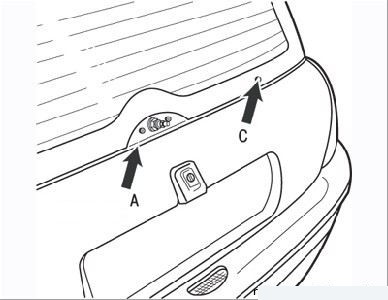

Рисунок 8.46. Метка (С) положения щетки очистителя и декоративная крышка (А) на стекле двери задка

– отметьте на стекле положение щетки очистителя (Рисунок 8.46) и снимите поводок с оси;

– снимите декоративную крышку, преодолев усилие защелок;

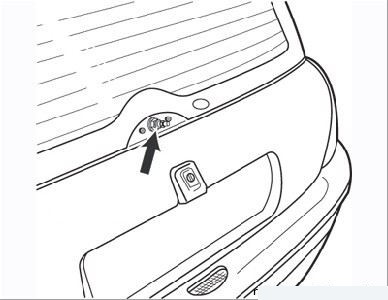

Рисунок 8.47. Гайка крепления оси мотора очистителя

– отверните гайку крепления вала мотора очистителя (Рисунок 8.47) и снимите шайбу;

– откройте дверь задка и, вывернув винты и преодолев усилие защелок, снимите панель обивки двери;

– отсоедините контактный разъем от мотора очистителя;

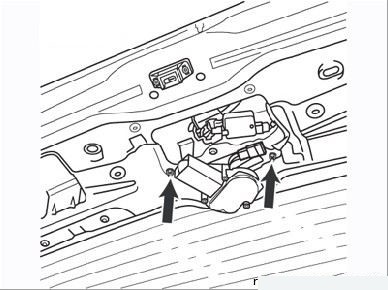

Рисунок 8.48. Винты крепления мотора очистителя стекла двери задка

– выверните два винта (Рисунок 8.48) крепления мотора, удерживая отверткой стойки;

– снимите шайбы с опорных стоек и выньте мотор из полости двери.

Установку проводите в порядке, обратном снятию. При этом выполните следующее:

– прежде чем устанавливать поводок очистителя, убедитесь в том, что мотор находится в положении фиксированной остановки;

– щеткой с металлической щетиной очистите шлицы на оси поводка очистителя;

– установите поводок очистителя, поместив щетку напротив метки «С» на заднем стекле;

– установите новую гайку и затяните ее установленным моментом.
