Renault Symbol. Дополнительный стоп-сигнал

Замените лампу стоп-сигнала (12 В. 21 Вт).

Кузов хэтчбек

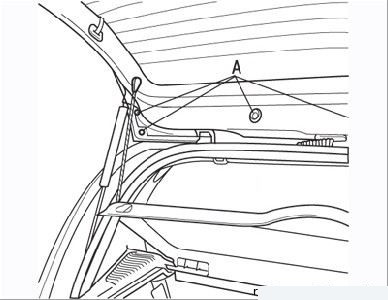

Рисунок 8.30. Винты (А) крепления верхней панели двери задка

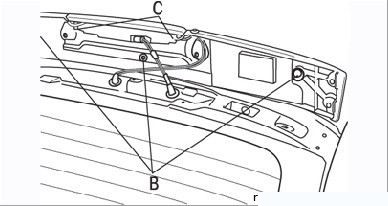

Рисунок 8.31. Защелки крепления (В) верхней панели двери задка и винты (С) крепления фонаря верхнего стоп-сигнала

Откройте дверь задка и выверните шесть винтов крепления верхней панели (Рисунок 8.30). При опущенной двери задка аккуратно отсоедините верхнюю панель, отжав три защелки. Поднимая панель вверх, начиная с краев (Рисунок 8.31), отсоедините проводку и выверните два винта крепления фонаря. Разъедините контактный разъем фонаря. Неисправный фонарь заменяется новым, поскольку источниками света служат неразборные светодиодные излучатели.

Установку проводите в порядке, обратном снятию.

Кузов седан

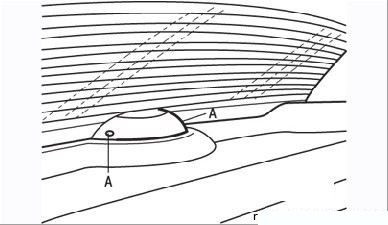

Рисунок 8.32. Снятие верхнего стоп-сигнала (кузов седан): А – фиксирующие лапки фонаря

Отожмите защелки крышки верхнего стоп-сигнала, надавив на боковые фиксирующие лапки А (Рисунок 8.32), и сдвиньте ее по направлению к передней части автомобиля. Замените неисправную лампу, установите стоп-сигнал в порядке, обратном снятию.
