Renault Symbol. Противотуманные фары

Вариант 1

1. Отсоедините разъем противотуманной фары.
2. Отверните два болта (А) крепления фары, снимите фару.

снятие противотуманной фары
Установка проводится в обратном порядке. После установки отрегулируйте положение луча фары поворотом регулировочного винта.

ОПОРА ПРОТИВОТУМАННОЙ ФАРЫ
Опора противотуманной фары крепится к бамперу тремя клипсами (С). Установка клипс проводится с помощью клещей Саг. 1521.

ВАРИАНТ 2

Снятие:

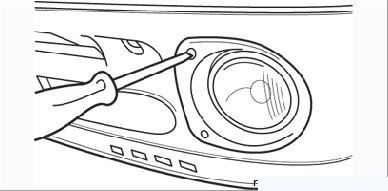

Рисунок 8.25. Винты крепления противотуманной фары

– отверните два винта крепления и снимите фару с бампера (Рисунок 8.25);

– отсоедините от фары контактный разъем;

– поверните пластиковый кожух против часовой стрелки и снимите его;

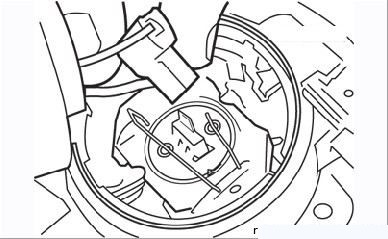

Рисунок 8.26. Отсоединение контактного разъема от лампы противотуманной фары

– отсоедините контактный разъем от лампы (Рисунок 8.26);

– отведите пружинный фиксатор и извлеките лампу за контактные выводы;

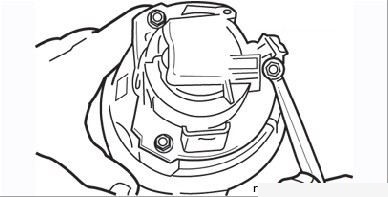

Рисунок 8.27. Крепление пластмассовой рамки противотуманной фары

– для снятия пластмассовой рамки лампы отверните три гайки ее крепления (Рисунок 8.27).

Установку выполняйте в порядке, обратном снятию, с учетом правил обращения с галогеновыми лампами.
