Renault Symbol. Тормозной цилиндр задний
Моменты затяжки
Болт колеса........................................................90 Нм
Гайка ступицы..................................................175 Нм
Дренажный штуцер.........................................б - 8 Нм
Тормозная трубка..............................................14 Нм
Снятие:
– снимите тормозной барабан, как описано выше;
– отцепите с помощью пассатижей верхнюю стяжную пружину и снимите ее с
колодок;
– раздвиньте колодки и отведите их верхние торцы от поршней тормозного
цилиндра, стараясь не повредить резиновые пыльники;
– для уменьшения потери рабочей жидкости пережмите зажимом (струбциной)
шланг, идущий от компенсационного бачка;

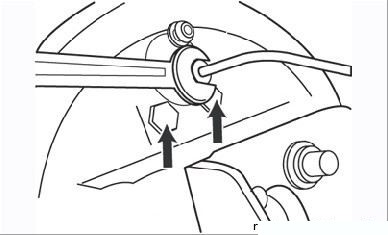

Рисунок 7.18. Отворачивание накидной гайки тормозного трубопровода
заднего тормозного цилиндра (стрелками показаны болты крепления
тормозного цилиндра)
– очистите тормозной щит в зоне установки тормозного цилиндра и
отверните штуцер трубопровода (Рисунок 7.18). Отсоедините трубопровод от
цилиндра и примите меры от попадания в тормозную систему грязи;
– выверните два болта крепления тормозного цилиндра и снимите цилиндр,
оберегая от попадания тормозной жидкости накладки колодок.
Ремонтный комплект деталей для тормозного цилиндра не предусмотрен,
поэтому при повреждении цилиндра его заменяют новым.
Установка:
– очистите посадочное место на тормозном щите;
– установите цилиндр на щит и на два-три оборота заверните штуцер
трубопровода в корпус тормозного цилиндра, убедившись в совпадении
витков резьбы;
– вверните болты крепления цилиндра к тормозному щиту, после чего
затяните штуцер трубопровода установленным моментом;
– аккуратно установите торцы колодок на поршни тормозного цилиндра;
– соедините колодки верхней тормозной пружиной;
– снимите зажим со шланга компенсационного бачка;
– установите тормозной барабан;
– удалите воздух из соответствующего контура тормозной системы.
