Renault Symbol. Регулировка зубчатой рейки
При появлении в рулевом механизме люфта, сопровождающегося стуком,
прежде чем принять решение о замене всего механизма, следует убедиться в
правильной регулировке упора зубчатой рейки (ведущей шестерни).
Определение источника шума
Переведите рейку в упор на стороне вала ведущей шестерни и проверьте
величину бокового зазора, покачивая вал шестерни вверх и вниз. При
ощущении зазора шум генерируется ведущей шестерней.

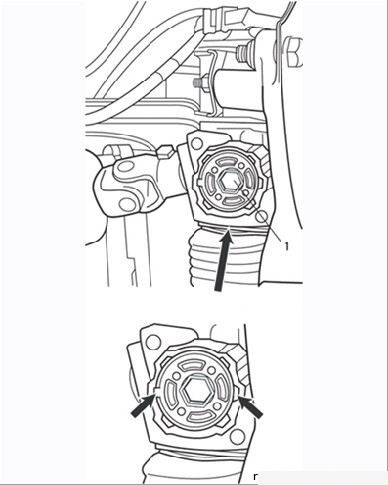

Рисунок 6.29. Регулировка зазора рейка–шестерня: 1 – регулировочная
гайка;
стрелками показано место кернения гайки
На нижней части рулевого механизма с помощью шестигранника на 10 мм
разблокируйте регулировочную гайку (Рисунок 6.29), отогнув закерненные
буртики регулировочной гайки. Затяните гайку не более чем на один зубец
(одну выемку) и убедитесь в легкости перемещения рейки на всем ее ходу.
Закерните гайку в точках, указанных на рисунке (т.е. с противопроложных
сторон).
