Renault Symbol. Замена пружины задней подвески

Renault Symbol. Замена пружины задней подвески

При обнаружении повреждения одной пружины (трещины, облом витков, снижение упругости) следует заменять обе пружины.

Из-за конструктивных особенностей подвески снимайте пружины только по одной.

Моменты затяжки
Болт нижней опоры амортизатора..............105 Нм

Снятие:

– включите заднюю передачу (или установите рычаг селектора в положение «Р»);

– поднимите заднюю часть автомобиля и установите под кузов страховочные упоры;

– снимите колесо с нужной стороны;

– немного поднимите домкратом задний продольный рычаг, чтобы разгрузить амортизатор;

Рисунок 5.12. Выворачивание нижнего болта крепления заднего амортизатора

– выверните нижний болт крепления амортизатора (см. Рисунок 5.12);

Примечание: Для облегчения снятия болта приподнимите балку оси с помощью рычага.

Рисунок 5.14. Отведение вниз рычага подвески и снятие пружины

– с помощью подходящего рычага отведите как можно ниже поперечный рычаг, не повредив при этом тормозной шланг (Рисунок 5.14);

– снимите пружину вместе с резиновыми подкладками (на обоих концах пружины);

Внимание: Два амортизатора (соответственно две пружины) одновременно не снимать.

задняя пружина

– осмотрите пружину и, если она повреждена, замените пружины на обеих сторонах подвески.

Установка проводится в порядке, обратном снятию, при этом выполните следующее:

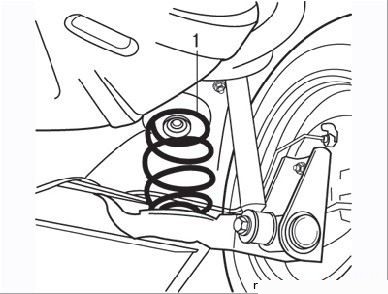

Рисунок 5.15. Установка пружины: 1 – зеленая метка

– зеленая метка на пружине должна быть наверху и обращена к задней части автомобиля (Рисунок 5.15);

– пружина должна быть правильно установлена во впадины резиновых подкладок;

– затяните болт крепления амортизатора после опускания автомобиля на колеса.
