Моменты затяжки
Гайка верхней опоры амортизатора...............20 Нм
Болт нижней опоры амортизатора..............105 Нм

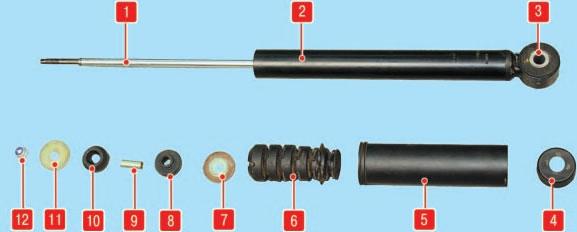

устройство заднего амортизатора

Детали амортизатора задней подвески: 1 - шток амортизатора; 2 - рабочий цилиндр амортизатора; 3 - проушина нижнего крепления; 4 - защитный колпачок; 5 - защитный чехол; б - буфер сжатия; 7 - шайба; 8 - нижняя резиновая втулка; 9 - распорная втулка; 10 - верхняя резиновая втулка; 11 - шайба; 12 - гайка крепления штока амортизатора

Снятие амортизатора :

– включите заднюю передачу (или установите рычаг селектора в положение «Р»);

– поднимите заднюю часть автомобиля и установите под кузов страховочные опоры;

– снимите с нужной стороны колесо и полностью отпустите стояночный тормоз;

– немного поднимите домкратом задний продольный рычаг, чтобы разгрузить амортизатор;

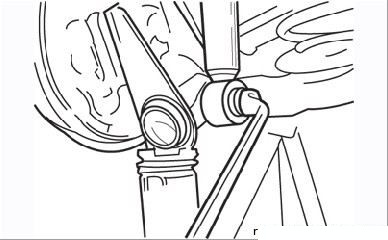

Рисунок 5.12. Выворачивание нижнего болта крепления заднего амортизатора

– выверните нижний болт крепления амортизатора (Рисунок 5.12);

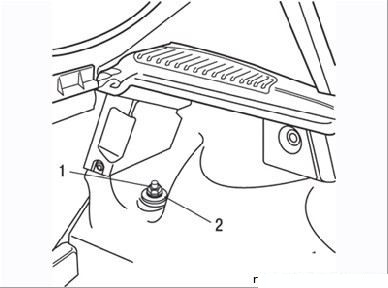

Рисунок 5.13. Крепление верхней части заднего амортизатора: 1 – гайка; 2 – подушка

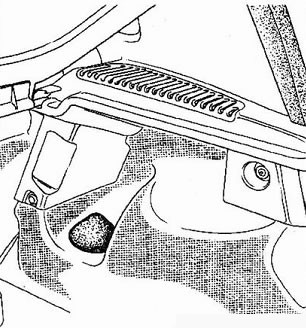

– в багажном отделении снимите колпачок верхней опоры амортизатора, отверните гайку и снимите резиновую подушку (Рисунок 5.13);

– снимите амортизатор с автомобиля;

Внимание: Два амортизатора одновременно не снимать.

– проверьте состояние амортизатора, как описано для передней подвески. При обнаружении повреждений замените амортизатор.

Установка:

– при установке нового амортизатора как следует «прокачайте» его полностью несколько раз (если амортизатор находился в горизонтальном положении);

– установите амортизатор на место, затянув его элементы крепления от руки;

– выполните остальные операции в порядке, обратном снятию;

– опустите автомобиль;

– несколько раз «прокачайте» подвеску и затяните крепления амортизатора установленным моментом.
