Renault Symbol. Многофункциональный переключатель автоматической коробки передач





Многофункциональный переключатель информирует ЭБУ о положении рычага селектора передач, предотвращая пуск стартера при включенных передачах и управляя включением фонарей заднего хода. Переключатель установлен сверху на корпусе коробки под впускным воздуховодом.

Моменты затяжки
Болт крепления выключателя.........................10 Нм
Гайка крепления рычага....................................10 Нм


Снятие:
– отсоедините провод от отрицательной клеммы аккумуляторной батареи;
– установите рычаг селектора в положение «D»;
– снимите впускной воздухопровод;




Рисунок 4.41. Фиксация гидротрансформатора с помощью шнура, предотвращающая его смещение




– снимите кронштейн крепления жгута электопроводов двигателя 1;

– отсоедините шарнир троса селектора от рычага многофункционального переключателя;
– снимите рычаг и выверните два болта крепления переключателя;

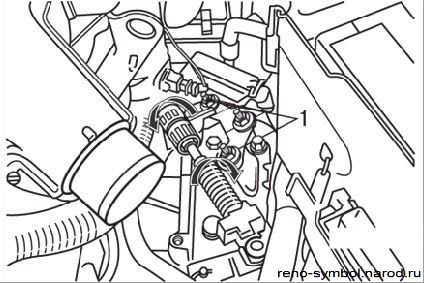

Рисунок 4.46. Болты (1) крепления кронштейна модульного разъема




– выверните три болта крепления кронштейна модульного разъема сверху коробки (Рисунок 4.46);




Рисунок 4.39. Модульный разъем коробки передач (стрелка)




– проверьте проводку от переключателя к модульному разъему (см. Рисунок 4.39) и отсоедините 12-контактный разъем от колодки. Снимите переключатель с корпуса коробки передач.
Установки и регулировка положения:
– подсоедините к переключателю контактный разъем и вверните болты крепления его кронштейна;
– установите переключатель в положение «D»;
– установите переключатель на корпус коробки передач и затяните от руки два болта его крепления;
– присоедините наконечник троса селектора к рычагу переключателя;
– предварительно установив рычаг селектора и переключатель в положение «N», подсоедините омметр между двумя контрольными выводами сбоку на переключателе;

– поворачивайте корпус переключателя до замыкания на выводах (ноль на омметре). Удерживая переключатель в этом положении, затяните болты крепления;

Внимание: Убедитесь в наличии нулевого сопротивления между управляющими выводами выключателя.



– установите впускной воздуховод и присоедините аккумуляторную батарею;
– убедитесь в том, что стартер может включаться только в положениях рычага селектора «Р» или «N».
Проверьте соответствие включенной передачи и показаний индикатора.
