Renault Symbol. Снятие привода управления КПП
Устройство привода и механизма переключения КПП показано
здесь
Моменты затяжки
Гайка крепления опоры КПП..............................15 Нм
Винт крепления тяги к вилке...........................20 Нм
Болт крепления тяги к вилке...........................30 Нм
Гайка крепления рычага к тяге........................30 Нм
Болт клеммового соединения...........................20 Нм
Снятие и установка
1. Снимите аккумуляторную батарею.
2. Снимите чехол рычага переключения.
3. Под автомобилем: снимите приемную трубу системы выпуска (1) и
тепповой экран (2).
4. Отверните гайку крепления рычага к тяге переключения.
5. Отверните четыре гайки опоры рычага.
6. Отверните болт крепления тяги к вилке КПП.
7. Снимите тягу переключения.
8. Установка проводится в обратном порядке. Смажьте шарнирные соединения
смазкой 33 Medium.

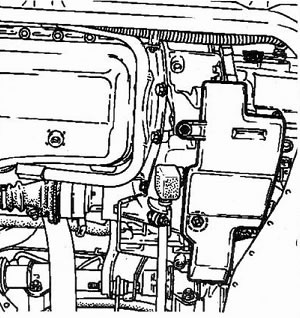

Регулировка
Специальный инструмент:
Фиксатор 1-й передачи............................В. VI. 1133
1. Снимите защиту двигатепя.

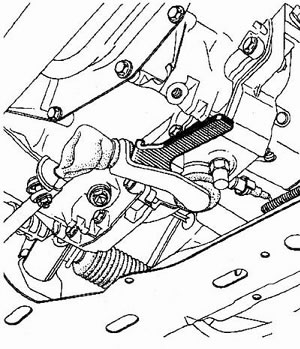

2. Ослабьте болт (V).

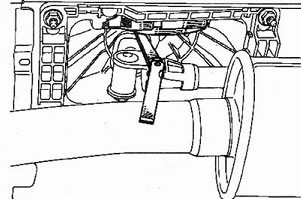

3. Установите фиксатор B.Vi. 1133 и выберите зазор.
4. Потяните за фиксатор вниз и поверните его примерно на 45 градусов до
касания выступа в корпусе.
5. Нажмите на нижнюю часть тяги около рампа КПП и установите между ними
проставку толщиной 9 мм.
6. Затяните болт (V).

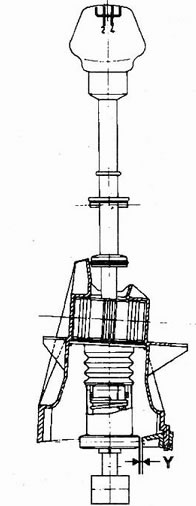

7. Измерьте зазор (Y) между корпусом рычага и рычагом. Зазор должен быть
равен 7 -10 мм.
8. Удалите фиксатор B.Vi. 1133.
9. Проверьте надежность переключения передач.
