Renault Symbol. Механическая коробка передач

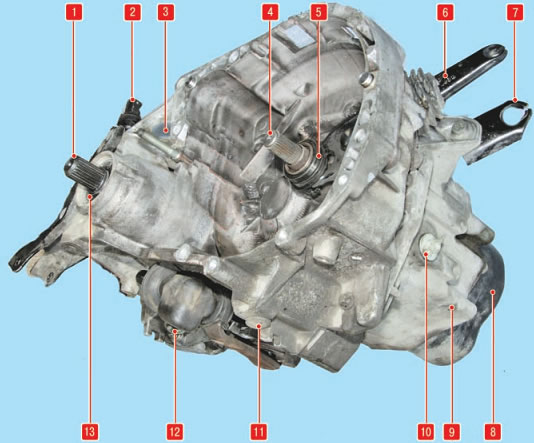

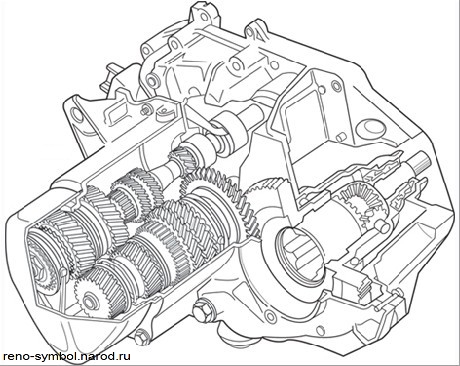

Механическая коробка передач: 1 - хвостовик полуосевой шестерни; 2 - датчик скорости; 3 - картер сцепления; 4 - первичный вал; 5 - подшипник выключения сцепления; 6 - вилка выключения сцепления; 7 - упор оболочки троса привода выключения сцепления; 8 - задняя крышка; 9 - картер коробки передач; 10 - пробка маслоналивного отверстия; 11 - пробка маслосливного отверстия; 12 - механизм переключения передач; 13 - сальник хвостовика правой полуосевой шестерни дифференциала

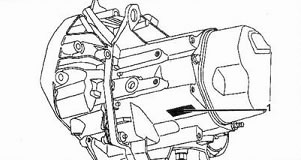

ИДЕНТИФИКАЦИОННЫЙ НОМЕР МКПП Табличка с идентификационным номером (1) расположена на картере коробки, см. рисунок.
Идентификационные данные коробки передач: 1 - тип коробки передач; 2 - модификация коробки передач; 3 - порядковый номер коробки передач; 4 - код завода-изготовителя

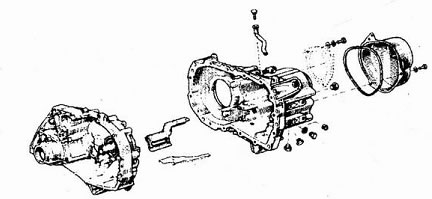

картеры и крышки КПП

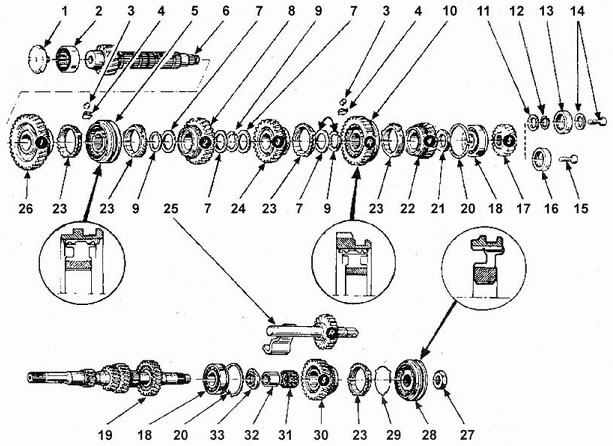

Шестерни коробки передач. 1 - Маслоотражатель, 2 - Роликовый подшипник, 3 - Ролик, 4 - Пружина ролика, 5 - Шестерня 1-ой передачи, б - Вторичный вал, 7 - Шайба с прорезью, 8 - Шестерня второй передачи, 9 - Стопорное кольцо, 10 - Ступица и скользящая муфта 3-ей и 4-ой передачи, 11 - Шайба, 12 - Стопорное кольцо шестерни 5-ой передачи, 13 - Шайба с буртиком, 14- Стопорный болт и шайба, 15 - Наконечник шестерни 5-ой передачи, расположенный на вторичном валу, 16 - Опорная шайба, 17 - Шестерня 5-ой передачи (вторичный вал), 18 - Шариковый подшипник, 19 - Первичный вал, 20 - Стопорное кольцо, 21 - Шайба, 22 - Шестерня 4-ой передачи, 23 - Блокирующее кольцо синхронизатора, 24 - Шестерня 3-ей передачи, 25 - Шестерня заднего хода в сборе с осью, 26 - Шестерня 1-ой передачи, 27 - Гайка шестерни 5-ой передачи, 28 - Ступица и скользящая муфта 5-ой передачи, 29 - Втулка шестерни 5-ой передачи, 30 - Шестерня 5-ой передачи (первичный вал), 31 - Игольчатый подшипник, 32 - Втулка шестерни 5-ой передачи, 33 - Шайба.

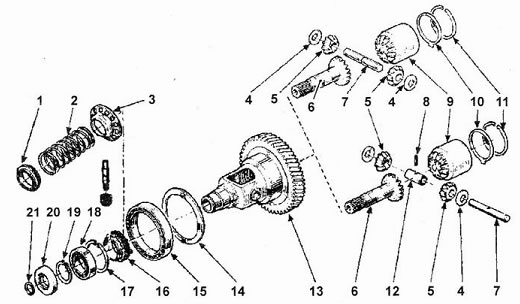

Дифференциал, выполненный на шариковых подшипниках. 1 - Опорная шайба, 2 - Пружина, 3 - Зубчатый венец датчика спидометра, 4 - Шайбы сателлитов, 5 - Сателлиты, 6 - Полуосевая шестерня с хвостовиком, 7 - Ось сателлитов, 8 - Упругий штифт, 9 - Полуосевая шестерня трехшипового шарнира, 10 - Толщина прокладки, 11 - пружинное стопорное кольцо, 12 - Распорная втулка, 13 - Дифференциал, 14 - Пружинная шайба, 15 - Шариковый подшипник, 16 - Ведущая шестерня привода спидометра, 17 - Стопорное кольцо подшипника, 18 - Шариковый подшипник, 19 - Стопорное кольцо полуосевой шестерни с хвостовиком, 20 - Уплотнительная манжета, 21 - Уплотнительное кольцо.

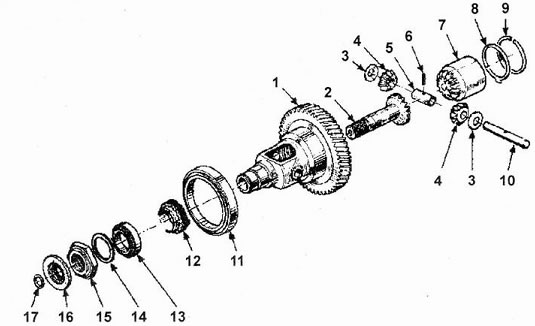

Дифференциал, выполненный на роликовых подшипниках. 1 - Дифференциал, 2 - Полуосевая шестерня с хвостовиком, 3 - Шайбы сателлитов, 4 - Сателлиты, 5 - Распорная втулка, 6 - Упругий штифт, 7 - Полуосевая шестерня трехшипового шарнира, 8 - Толщина прокладки, 9 - Пружинное стопорное кольцо, 10 - Ось сателлитов, 11 - Конический подшипник, 12 - Ведущая шестерня привода спидометра, 13 - Конический подшипник, 14 - Регулировочная шайба, 15 - Гайка дифференциала, 16 - Уплотнительная манжета, 17 - Уплотнительное кольцо.

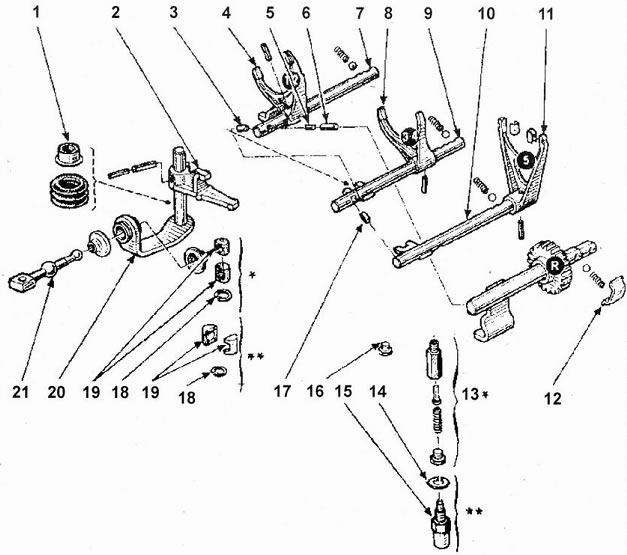

Механизм переключения передач. 1
- Уплотнительная втулка, 2 - Рычаг переключения передач, 3 - Сухарь
замка штока 1-ой и 2-ой передач, 3-ей и 4-ой передач, 4 - Вилка
переключения, 5 - Сухарь замка штока 1-ой и 2-ой передач, 6 - Стопорный
палец штока 1-ой и 2-ой передач и заднего хода, 7 - Шток 1-ой и 2-ой
передач, 8 - Вилка переключения 3-ей и 4-ой передач, 9 - Шток 3-ей и
4-ой передач, 10 - Шток 5-ой передачи (пятиступенчатая коробка передач),
11 - Вилка включения 5-ой передачи (пятиступенчатая коробка передач), 12
- U-образный держатель фиксатора заднего хода, 13 - Упор 5-ой передачи
(пятиступенчатая коробка передач), 14 - Регулировочная шайба упора 5-ой
передачи, 15 - Упор 5-ой передачи (пятиступенчатая коробка передач),

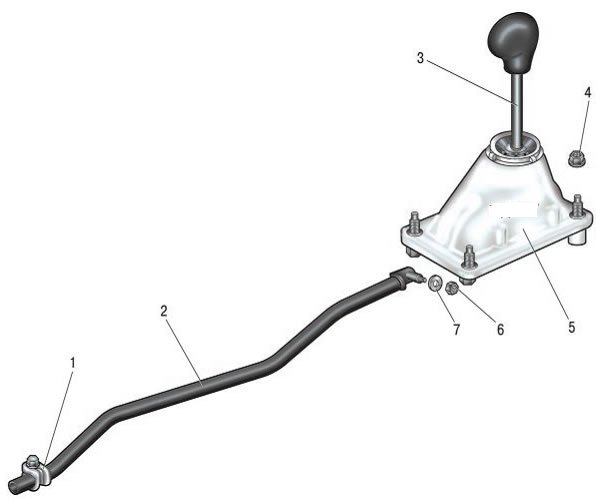

Привод управления механической коробкой передач: 1 - хомут крепления тяги привода управления коробкой передач; 2 - тяга привода управления коробкой передач; 3 - рычаг управления коробкой передач; 4, 6 - гайки; 5 - кулиса рычага управления коробкой передач; 7 - шайба
