Renault Symbol. Педаль сцепления - снятие и установка






Снятие:
1. В моторном отсеке: освободите трос от вилки выключения сцепления.

2. В салоне:
а) Отсоедините трос от педали сцепления.
б) Снимите усилитель (1).
в) Отверните гайку (2) оси педали.

3. Снимите педаль.

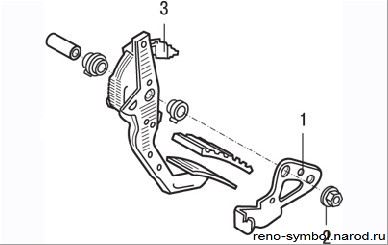

Детали педали сцепления: 1 – усилитель жесткости; 2 – гайка; 3 – механизм регулировки троса

– сняв педаль, отцепите и снимите пружину механизма регулировки. Запомните месторасположение всех деталей механизма, чтобы впоследствии правильно собрать их;
– снимите втулки, выньте узел сектора. Поврежденные детали замените.
Установка проводится в порядке, обратном снятию, при этом выполните следующее:
– установите наконечник троса на место в зубчатом секторе механизма регулировки;
– в моторном отсеке присоедините трос к вилке выключения сцепления;
– для установки механизма регулировки в рабочее положение нажмите несколько раз на педаль сцепления.
