Renault Symbol. Снятие, проверка и установка сцепления





Момент затяжки
Болты крепления корзины сцепления.............20 Нм


Пыль – продукт износа фрикционных накладок – может содержать асбест, который опасен для здоровья. Не сдувайте ее сжатым воздухом и не вдыхайте. Не используйте бензин или растворители на его основе для удаления пыли. Для того чтобы удалить пыль, смойте ее в подходящий контейнер специальной моющей жидкостью для сцеплений или метиловым спиртом.


Сцепление может быть снято, если демонтирован весь силовой агрегат и с него снята коробка передач. Возможно также снятие сцепления при демонтаже только коробки передач.

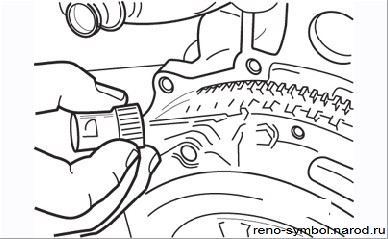

Рисунок 4.1. Нанесение меток на кожух сцепления и маховик




В обоих случаях необходимо нанести метки, определяющие взаимоположение кожуха сцепления и маховика коленчатого вала (Рисунок 4.1).


Снятие сцепления :

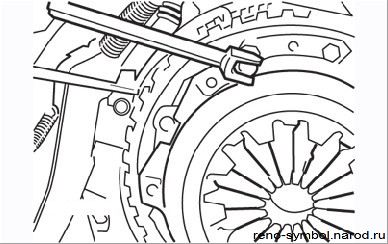

Рисунок 4.2. Выворачивание болтов крепления кожуха сцепления к маховику




– заблокируйте маховик отверткой с широким шлицем и отверните болты крепления кожуха сцепления в диагональной последовательности на один-два оборота за проход (Рисунок 4.2);
– снимите кожух сцепления с направляющих втулок, стараясь не уронить ведомый диск сцепления. Запомните, какой стороной диск повернут к маховику;
– очистите механизм сцепления от грязи и пыли с учетом предупреждения в начале подраздела.
Выполните проверку следующим образом.

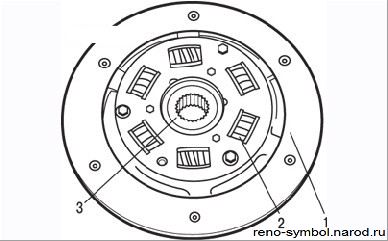

Рисунок 4.3. Проверка внешним осмотром состояния ведомого диска сцепления: 1 – фрикционная накладка; 2 – пружина; 3 – ступица




Осмотрите контактные поверхности ведомого диска сцепления на отсутствие признаков износа,

тресщина на диске сцепления

повреждения пружин и загрязнений. Если фрикционный материал имеет трещины, обгоревшие участки, выбоины, испорчен грязью или маслом (блестящие черные пятна), изношен, замените ведомый диск (Рисунок 4.3). Перед установкой устраните источник замасливания фрикционных накладок – это может быть или сальник коленчатого вала, или сальник первичного вала коробки передач.

Замену сальника коробки передач лучше доверить специалистам сервисного центра Renault, поскольку потребуется разборка коробки передач и снятие направляющей втулки выключения сцепления с подшипника с помощью пресса.


Рисунок 4.4. Проверка состояния рабочей поверхности нажимного диска (стрелка)




Проверьте обработанные поверхности маховика и нажимного диска. Они должны быть абсолютно ровными, гладкими, без задиров, следов перегрева и трещин. Если найдены повреждения, не устранимые с помощью наждачной бумаги, замените детали (Рисунок 4.4).

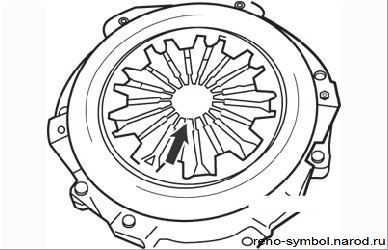

Рисунок 4.5. Проверка состояния лепестков диафрагменной пружины (стрелка)




Лепестки диафрагменной пружины должны находиться в одной плоскости и не иметь значительного износа (Рисунок 4.5).
Проверьте подшипник выключения сцепления. Он должен вращаться плавно и легко, без признаков шума или заеданий; контактные поверхности должны быть гладкими и неповрежденными, без трещин, задиров и выбоин. Если вы сомневаетесь в хорошем состоянии подшипника, замените его.


Установка сцепления :

– очистите шлицы первичного вала коробки передач и нанесите на них немного консистентной смазки MOLYKOTE BR2;
– смажьте направляющую втулку подшипника выключения сцепления;
– при установке убедитесь в том, что контактные поверхности маховика и дисков чистые, ровные, сухие и незамасленные. Для удаления грязи с нового комплекта используйте растворитель. Рекомендуется устанавливать сцепление чистыми руками;

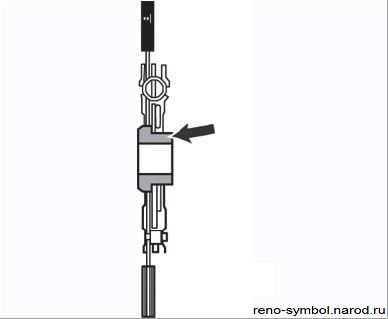

Рисунок 4.6. Выступающая часть ступицы ведомого диска должна быть обращена в сторону коробки передач




– установите ведомый диск сцепления на первичный вал коробки передач так, чтобы выступающая часть ступицы ведомого диска была обращена в сторону коробки передач (Рисунок 4.6);
– установите кожух сцепления, совмещая втулки и метки, предварительно нанесенные при снятии. Вверните болты крепления кожуха, затянув их пока только от руки, чтобы можно было смещать ведомый диск;

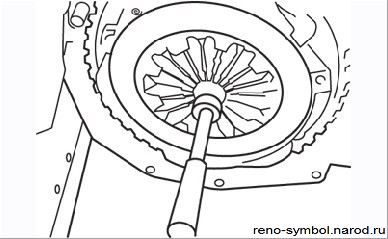

Рисунок 4.7. Центрирование ведомого диска сцепления с помощью оправки




– отцентрируйте ведомый диск с помощью оправки, поставляемой в ремонтном комплекте или изготовленной самостоятельно. Для центрирования ведомого диска слегка передвигайте его оправкой. Центрирование можно считать законченным, если отверстие в торце коленчатого вала располагается точно посередине отверстия ступицы ведомого диска (Рисунок 4.7);
– равномерно заверните болты крепления кожуха сцепления крест-накрест и затяните их требуемым моментом;
– удалите центрирующую оправку.


После установки КПП подсоедините к вилке выжимного подшипника трос управления, отрегулируйте трос.

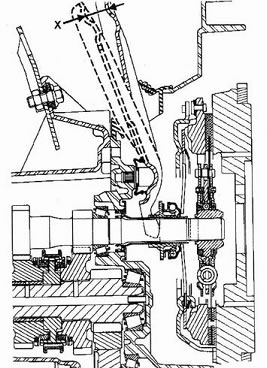

Проверьте ход выключения сцепления: ход X должен быть равен 27.5 - 30.9 мм.

регулировка хода сцепления

Примечание:

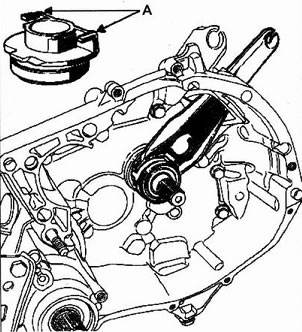

При установленной КПП никогда не поднимайте вику выжимного подшипника во избежание выхода из зацепления вилки из прорезей (А) подшипника.





Маховик

Специальный инструмент
Фиксатор маховика ...................Mot. 582 или 582-01
Момент затяжки
Болты крепления маховика.....................20 Нм + 60°

Замена

1. Снимите сцепление.
2. Отверните и выбросите болты крепления маховика.

Примечание:
- Болты крепления маховика повторно не устанавливайте.
- Восстановление поверхности маховика механической обработкой не допускается.

3. Прочистите резьбовые отверстия под установку болтов маховика в коленчатом валу.
4. Удалите смазку с поверхности подшипника в коленчатом валу.
5. Установите маховик. От руки затяните болты крепления.
6. Заблокируйте маховик фиксатором Mot. 582.
7. В диагональной последовательности затяните болты моментом 20 Нм и доверните их на угол 60°.

Примечание: Болты крепления маховика должны периодически заменяться.

МЕХАНИЗМ АВТОМАТИЧЕСКОЙ КОМПЕНСАЦИИ ИЗНОСА

Специальные замечания

Сектор компенсации износа приводится пальцем храповика.
Храповик должен возвращаться в нулевое положение свободно.
Трос у вилки выключения сцепления имеет слабину около 2 см.
Полный ход вилки выключения сцепления X равен 27 - 30 мм.
Ход вилки выключения сцепления проверяйте перед вмешательством в систему сцепления.

механизм компенсации износа
