Renault Symbol. Сцепление

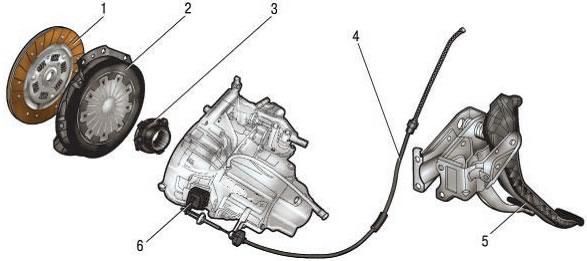

Сцепление и привод его выключения: 1
- ведомый диск; 2 - кожух сцепления с нажимным диском; 3 - подшипник
выключения сцепления; 4 - трос привода выключения сцепления; 5 - педаль
сцепления; 6 - вилка выключения сцепления
| Сцепление служит для кратковременного отсоединения работающего двигателя от коробки передач и ведущих колес и плавного его подключения в момент трогания с места автомобиля, а также для переключения передач в коробке передач в процессе движения. Дополнительно сцепление служит для предохранения деталей двигателя и коробки передач от перегрузок, которые возникают при некоторых дорожных ситуациях (резкое торможение или разгон). Сцепление устанавливается только на автомобилях с механической коробкой передач. |
| Привод сцепления тросовый с автоматическим регулированием зазора, возникающего при износе фрикционных накладок. |
| Сцепление сухое однодисковое с центральной нажимной пружиной диафрагменного типа. Конструктивно сцепление состоит из кожуха сцепления с нажимным диском, ведомого диска и механизма выключения сцепления. Ведомый диск с пружинным демпфером надет на шлицы первичного вала коробки передач. Диаметр ведомого диска составляет 200 мм. Диск включает в себя две фрикционные накладки, толщина которых в сжатом состоянии равна 6,8 мм. |
| При нажатии на педаль сцепления усилие через тросовый привод передается на рычаг выключения сцепления, в результате чего передвигается расположенный в муфте подшипник выключения сцепления, который сжимает центральную часть диафрагменной пружины. Наружные концы пружины отводят нажимной диск от накладок ведомого диска и последний отходит от маховика. Сцепление выключается, и вращение коленчатого вала не передается на коробку передач. |
|
При отпускании педали нажимной диск вновь прижимает ведомый диск
к маховику. Теперь вращение от маховика через ступицу ведомого
диска передается первичному валу коробки передач. |
K4j 26 шлицев D = 200 мм Е = 6,8 мм GB = серо-синий BL = светло-синий V = зеленый |
K7j 26 шлицев D = 181.5 мм Е = 6.8 мм |
Сцепление сухое, однодисковое с тросовым управлением и постоянным давлением на выжимной подшипник.
