Renault Symbol. Топливный коллектор и форсунки двигателя K4J






На топливном коллекторе с помощью пружинных клипс закреплены форсунки типа SIEMENS DEKA. К форсункам топливо подводится под давлением, предотвращая тем самым образование паровых пробок и обеспечивая надежный запуск двигателя.

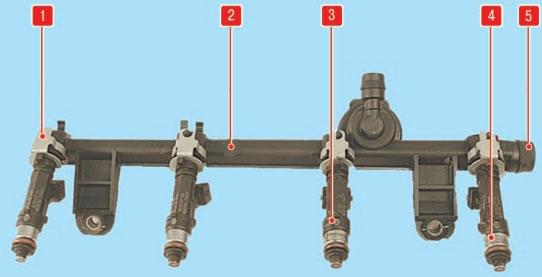

рампа с форсунками

Рампа форсунок: 1 - фиксатор форсунки; 2 - рампа; 3 - форсунка; 4 - уплотнительное кольцо форсунки; 5 - штуцер для присоединения топливопровода высокого давления

Момент затяжки
Болты топливного коллектора.........................9 Нм

Снятие
Внимание: При снятии топливного коллектора и форсунок может вытекать некоторое количество топлива. Примите меры к защите от топлива генератора.
1. Отсоедините аккумуляторную батарею.
2. Снимите защиту топпивного коллектора.
3. Не пережимая шланга подвода топлива (1) отверните креппение шланга к коллектору.

коллектор

4. Отсоедините разъемы форсунок (2) и датчика детонации (3).
5. Отверните болты (4) крепления топливного коллектора.
6. Снимите топливный коллектор вместе с форсунками.
7. Снимите форсунки. Выбросите уплотнительные кольца.

Установка
Установка проводится в обратном порядке. После установки форсунок проверьте правильность монтажа уплотнительных колец. Закрепите форсунки клипсами.
