Renault Symbol. Система смазки двигателя (K4J, K7J)

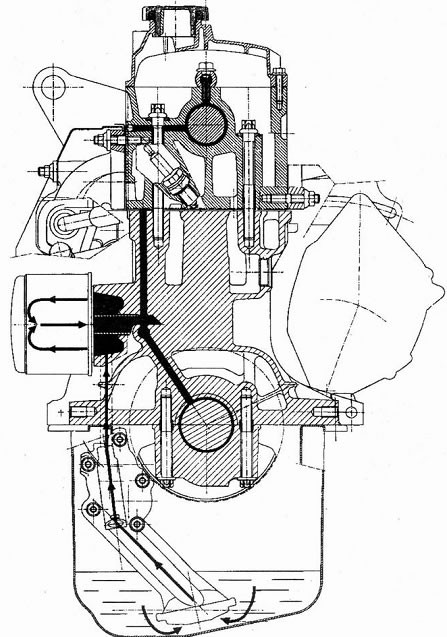

Схема системы смазки (продольный разрез).

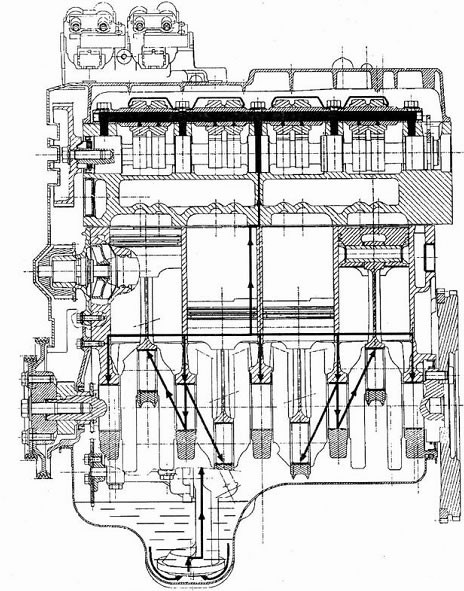

Схема системы смазки (поперечный разрез).
Система смазки двигателя принудительная под давлением. Масляный
насос шестеренчатого типа находится в нижней части картера и
приводится в действие цепью от звездочки коленчатого вала.
Полнопоточный масляный фильтр ввернут в блок цилиндров.
Масляный насос через маслоприемник забирает масло из поддона
двигателя и через фильтр подает его по каналам к деталям
шатунно-поршневой группы, коленчатому валу и деталям головки
блока цилиндров.
Давление масла регулируется редукционным клапаном, находящимся в
масляном насосе.
