Renault Symbol. Снятие поддона картера двигателя (K4J, K7J)

Процесс снятия и установки поддона картера двигателя описан применительно к двигателю, установленному на автомобиле.

Снятие:

– отсоедините от аккумуляторной батареи отрицательный провод;

– включите стояночный тормоз, поднимите переднюю часть автомобиля и подведите подставки под кузов;

– снимите под двигателем защитный кожух;

– слейте из двигателя моторное масло, после чего установите пробку сливного отверстия;

– снимите передние колеса и выньте из правой колесной арки защитный пластмассовый щиток;

– установите рулевое колесо в положение прямолинейного движения и зафиксируйте его от возможных поворотов;

– сдвиньте защитный чехол на рулевом валу и выверните болт крепления промежуточного вала рулевой колонки (см. раздел «Рулевое управление»);

– отсоедините от поворотных кулаков шарниры нижних рычагов подвески (см. раздел «Ходовая часть»);

– отсоедините от поворотных кулаков и снимите наконечники рулевых тяг, как описано в разделе «Рулевое управление»;

– отсоедините стяжки подрамника передней подвески от кузова и тягу рычага переключения передач от коробки передач (на двигателях с автоматической коробкой передач отсоедините трос селектора);

– отверните нижнее крепление переднего бампера;

– ослабьте болты крепления тяги задней опоры двигателя к кузову;

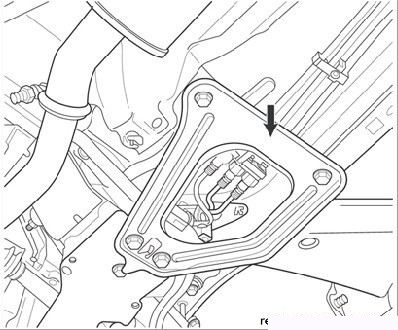

Рисунок 3.11. Снятие усилителя подрамника (стрелка)

– отверните болты усилителей подрамника (см. Рисунок 3.11);

– отсоедините рычаги передней подвески от подрамника, как описано в разделе «Ходовая часть»;

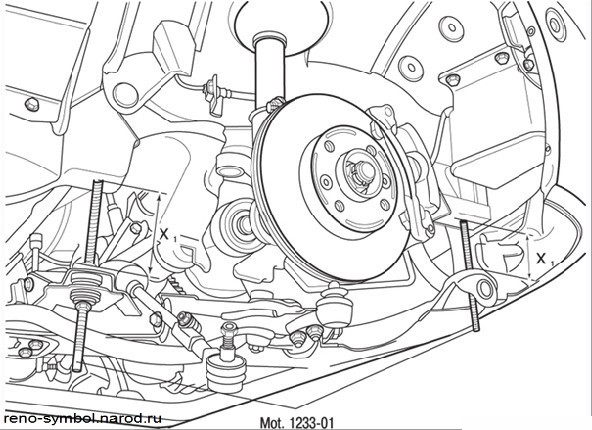

Рисунок 3.47. Опускание подрамника двигателя с помощью стяжек

– отворачивая по одному болты крепления подрамника к кузову, заменяйте их поочередно заранее заготовленными стойками с нарезанной резьбой и гайками. Подрамник необходимо опустить на размер Х=130 мм в зоне передней опоры и на размер Х=90 мм в зоне задней опоры (Рисунок 3.47), чтобы снять поддон двигателя. Одновременно отсоедините вал рулевого механизма от промежуточного вала рулевого управления;

– убедитесь, что снятию поддона не мешают сопряженные детали и узлы, и отверните болты его крепления к блоку цилиндров;

– осторожно ударяя пластмассовым молотком по поддону, отсоедините его от прокладки и снимите с двигателя, сохранив полукруглые прокладки.
